Шпонка важеля та куліси КПП для мінітрактора Shifeng 240

Шпонка важеля та куліси КПП для мінітрактора Shifeng 240

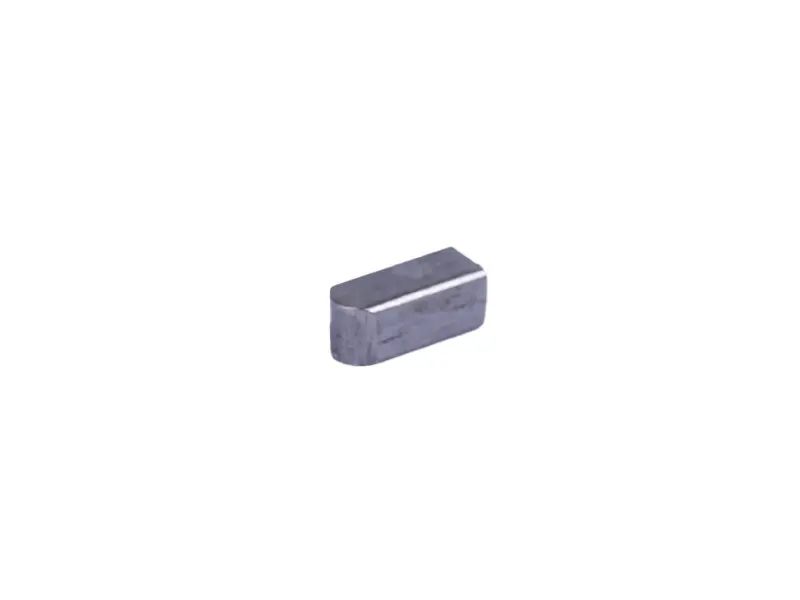

Сталева призматична шпонка із заокругленими торцями тримає важіль перемикання й вал вибору передач як одне ціле. Саме через неї передається зусилля руки оператора: поки вставка ціла, передачі вмикаються чітко, без блукання важеля по нейтралі.

Місце в механізмі перемикання

Трансмісія Shifeng 240 працює через коротку кулісу: важіль хитається в опорі, повертає вал вибору передач, а той через вилки пересуває шестерні коробки. Маточина важеля з'єднується з валом шпонковим пазом, і невелика сталева вставка всередині цього паза приймає на себе весь момент перемикання. Навантаження тут циклічне й ударне — кожне ввімкнення передачі та кожен реверс припадають саме на грані шпонки, тому вона зминається помітно раніше, ніж зношуються вилки чи самі важелі.

Коли час міняти

• Важіль перемикання прокручується на валу вхолосту, а передача не вмикається.
• З'явився поперечний люфт руків'я: хід став млявим, передачі ловляться не з першого разу.
• Передача самочинно вискакує під навантаженням із причепом або навісним обладнанням.
• Під час розбирання куліси видно зім'яті чи завалені грані старої шпонки та наклеп на її бічних поверхнях.
• Механізм перемикання знімають для ревізії — вставку міняють разом із манжетою та пильником куліси, щоб не повертатися до розбирання вдруге.

Як підібрати заміну

Підбір ведуть за трьома розмірами — шириною, висотою та довжиною. Ширина відповідає за посадку в паз вала: деталь має заходити щільно, без бічного зазору, інакше з'єднання розіб'є знову за короткий час. Висота визначає, наскільки глибоко вставка увійде у відповідний паз маточини важеля, а довжина задає площу контакту: коротка шпонка в довгому пазу спирається лише на частину поверхні й зминається швидше. Зніміть зношену деталь, обміряйте її штангенциркулем і обов'язково огляньте сам паз вала: якщо стінки вироблені на конус, самою новою шпонкою справу не вирішити — потрібне відновлення вала або заміна маточини.

Заокруглені торці тут не декоративна дрібниця. Такий профіль розрахований на паз, фрезерований пальцевою фрезою, у якого кінці теж заокруглені. Прямокутна заготовка з гострими торцями в такий паз сідає з недоходом і працює лише частиною довжини, через що з'єднання втрачає ресурс.

Встановлення

Перед складанням паз вала очищають від задирок і старого наклепу, поверхні знежирюють. Шпонку осаджують легкими ударами через мідну або латунну проставку — вона має сидіти щільно й не випадати під час повороту вала. Далі маточину важеля суміщають із виступною частиною вставки та насувають без перекосу; закушування під час посадки зазвичай означає, що паз маточини забитий брудом або деформований. Після складання на заглушеному двигуні перевіряють повний хід важеля по всіх передачах і задньому ходу, і лише потім дають навантаження.

Позицію варто тримати в запасі разом із пильником і манжетами куліси: сам ремонт займає близько півгодини, а розбите шпонкове з'єднання здатне зупинити трактор просто посеред робочої зміни.
