Втулка підшипника півосі Foton 254 AMG

Втулка підшипника півосі Foton 254 AMG — кільцева деталь для ремонту опори півосі. Вона бере участь у сполученні деталей підшипникового вузла, тому стан її поверхонь і відповідність розмірів впливають на правильність складання. Під час заміни підшипника втулку перевіряють окремо: новий підшипник не усуває зношення сусідніх посадкових деталей.

Будова та роль у механізмі

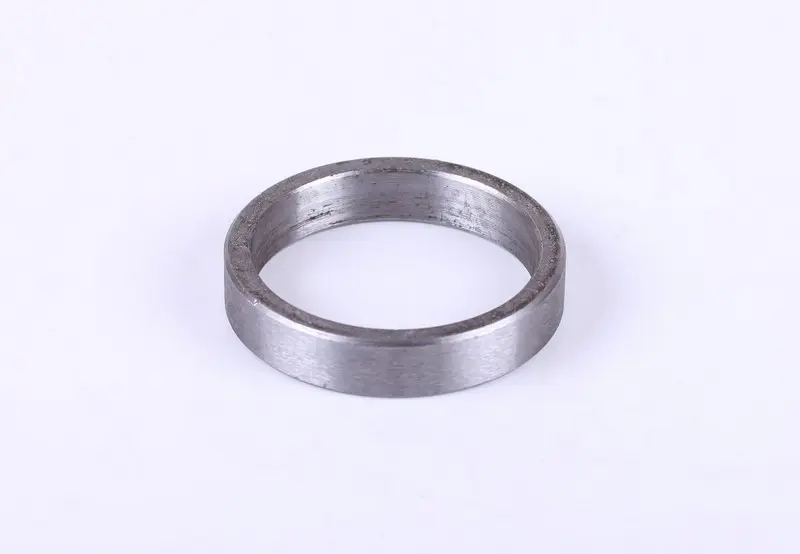

Втулка виконана у формі короткого порожнистого циліндра з гладкою зовнішньою поверхнею та наскрізним центральним отвором. Для підбору мають значення внутрішній і зовнішній діаметри, осьова висота, форма торців та переходів біля крайок. Кільця зі схожими розмірами можуть по-різному ставати на місце та неправильно прилягати до підшипника.

Після складання втулка має займати передбачене місце без перекосу. Задирки, пошкоджені торці або деформація заважають правильному контакту із сусідніми деталями. Оглядаючи зняту втулку, перевіряють не лише відсутність тріщин, а й поверхні, якими вона сполучається з іншими частинами опори.

Ознаки зношення

Втулку замінюють за наявності тріщин, помітного спрацювання, овальності, глибоких задирів, зім'ятих крайок або пошкоджених торців. Сліди прокручування та нерівномірного контакту потребують перевірки посадки. Причиною таких пошкоджень бувають зношені сполучені поверхні, перекіс під час складання чи необережне зняття. Очищення деталі не відновлює її початкову геометрію.

Люфт півосі, шум або нагрівання біля опори свідчать про потребу перевірити весь підшипниковий вузол, але самі по собі не доводять несправність втулки. Після розбирання оглядають підшипник, поверхні півосі, ущільнення та кріплення, передбачені конструкцією. Без усунення причини пошкодження нове кільце також може швидко зноситися.

Як перевірити відповідність

• Виміряйте отвір, зовнішній діаметр та осьову висоту знятої втулки.
• Порівняйте форму торців, фаски та профіль поверхонь, що контактують із сусідніми деталями.
• Звірте місце втулки у складеній опорі та її сполучення з піввіссю і підшипником.
• Врахуйте спрацювання: вимірювання лише пошкодженої ділянки може дати хибний розмір.

Якщо стара втулка сильно зношена або деформована, її розміри додатково зіставляють із посадковими поверхнями та схемою конкретного вузла. Самої подібності форми для підбору недостатньо. Надто вільна чи надмірно щільна посадка, а також неправильна висота кільця можуть порушити взаємне положення деталей і прискорити зношення підшипника.

На що зважати під час заміни

Перед зняттям зафіксуйте розташування втулки та порядок сусідніх деталей. Очистьте посадкові поверхні, перевірте їх на задири й задирки. Втулку встановлюють без перекосу, відповідною оправкою та способом, передбаченим конструкцією опори. Ударами по крайці або сточуванням контактних поверхонь не виправляють невідповідний розмір.

Якщо потрібне запресовування, зусилля передають на деталь, яку встановлюють, а не через тіла кочення підшипника. Після складання перевіряють посадку, обертання півосі та відсутність ненормального люфту. Заїдання чи надмірний опір обертанню потребують повторної перевірки розмірів і послідовності встановлення до початку експлуатації.
