Втулка ущільнення диференціала заднього моста Jinma 200/204/240/244, 25 мм, Ø35/50 мм AMG

Втулка ущільнення диференціала заднього моста Jinma 200/204/240/244 призначена для ремонту ущільнювального з’єднання. Вона забезпечує належну посадку сполучених деталей у місці, де потрібно утримувати оливу всередині моста. Довжина втулки — 25 мм, позначення діаметрів — Ø35/50 мм. Для підбору потрібен збіг усіх трьох розмірів: однаковий зовнішній діаметр ще не означає, що деталь стане на своє місце.

Будова та ознаки зношення

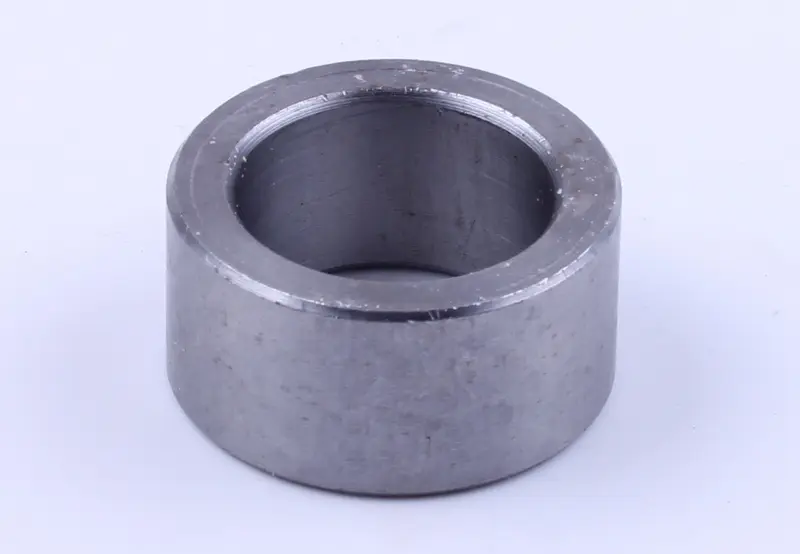

Це циліндрична втулка з наскрізним отвором і плоскими кільцевими торцями. Її стан перевіряють разом з ущільненням та прилеглими посадочними поверхнями. Для правильного встановлення мають значення форма отвору, стан зовнішньої поверхні й цілісність крайок. Вм’ятини, задирки або пошкоджений торець можуть заважати посадці та змінювати положення сусідніх деталей.

Оглянути втулку варто, якщо біля ущільнення з’являються сліди оливи, теча повертається після його заміни або під час розбирання виявлено пошкодження з’єднання. Водночас витік не доводить несправність саме втулки: причиною може бути зношене ущільнення чи дефект посадочного місця. Підставами для заміни втулки є помітне спрацювання, тріщини, деформація та втрата щільності посадки. Канавка на поверхні контакту з ущільненням здатна спричинити повторну течу навіть після встановлення нового ущільнення.

Як перевірити відповідність

Очистьте зняту деталь і виміряйте її довжину, діаметр отвору та зовнішній діаметр. Зіставте результати з розмірами 25 мм і Ø35/50 мм. Окремо порівняйте торці та переходи біля крайок: вони мають відповідати сполученим поверхням. Вимірювання краще виконати в кількох місцях, зокрема на ділянках без вираженого зношення. Так легше помітити овальність отвору й не прийняти спрацьований діаметр за початковий розмір.

Перевірте відповідність втулки конкретному місцю встановлення на вашій машині. Надто вільна посадка не дає потрібної фіксації, а надмірний натяг може призвести до пошкодження під час складання. Неправильна довжина зміщує сполучені деталі або заважає встановити їх до передбаченого упору. Якщо втулка не сідає належним чином, спершу перевірте розміри та чистоту поверхонь, а не збільшуйте зусилля.

Заміна втулки

До розбирання очистьте місце ремонту та запам’ятайте розташування втулки відносно сусідніх деталей. Для зняття використовуйте відповідний знімач або оправку, щоб не пошкодити посадочну поверхню. Після демонтажу приберіть бруд і залишки зношеного ущільнення, перевірте прилеглі поверхні на задирки та корозію. Якщо у з’єднанні є люфт, з’ясуйте його причину до складання: нова втулка не усуне дефект іншої посадочної поверхні.

Встановлюйте деталь рівно, без перекосу, передаючи зусилля через оправку рівномірно на торець. Прямі удари по крайці можуть її деформувати. Не намагайтеся дотиснути втулку затягуванням сусідніх кріплень. Під час ремонту огляньте ущільнення, що працює разом із нею, і замініть його за наявності пошкоджень або зношення. Після складання відновіть рівень оливи, якщо її зливали, витріть місце ремонту та перевірте, чи не з’явилися свіжі сліди витоку після пробної роботи.
