Втулка вала педалі зчеплення Jinma 200/204/240/244 AMG

Втулка вала педалі зчеплення Jinma 200/204/240/244 підтримує вал у механізмі керування зчепленням. Вона утримує його в посадковому місці та спрямовує рух під час натискання й відпускання педалі. Від стану цієї опори залежать люфт і плавність ходу: коли втулка зношується, вал починає зміщуватися вбік, а педаль втрачає чіткість руху.

Будова та ознаки зношення

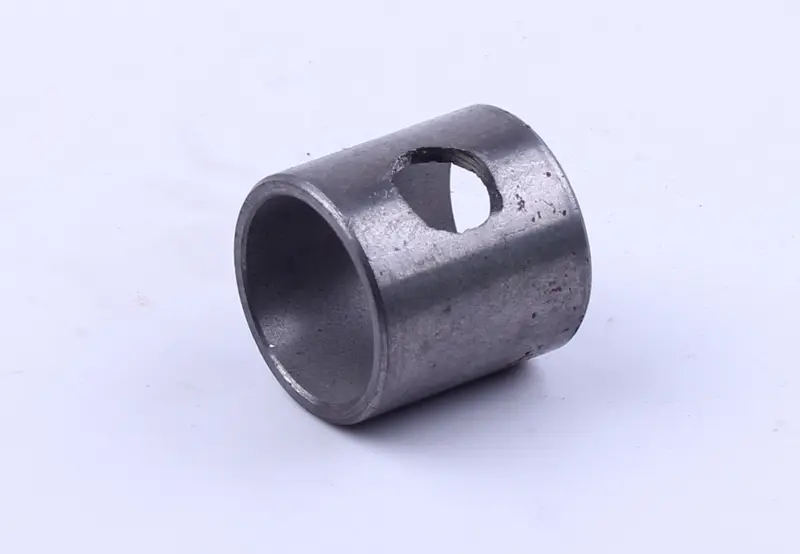

Це коротка циліндрична втулка з наскрізним осьовим проходом та отвором у бічній стінці. Для підбору мають значення її діаметри, довжина та розташування бічного отвору відносно торців. Однакова загальна форма не означає однакової посадки: відмінність навіть одного з цих параметрів може завадити правильному складанню опори вала.

Втулку варто перевірити, якщо вал помітно хитається, педаль має надмірний поперечний люфт, стукає при зміні напрямку руху або заїдає. Після розбирання зверніть увагу на овальність внутрішнього отвору, задирки та нерівномірне спрацювання поверхні контакту з валом. Схожі прояви дають зношений вал і ослаблені кріплення, тому заміні має передувати огляд з'єднання.

Як підібрати втулку

Порівняйте зі знятою деталлю зовнішній і внутрішній діаметри, повну довжину, розмір бічного отвору та його відстань до торця. Перевірте форму крайок і спосіб посадки в опорі. Вимірюючи стару втулку, враховуйте виробіток: зношений внутрішній отвір уже не відображає початкового розміру. Тому додатково виміряйте вал і перевірте посадкове місце. Позначення моделі звужує вибір, але остаточно деталь підбирають за розмірами та будовою з'єднання.

На ділянці вала, що контактує з втулкою, не повинно залишатися глибоких рисок, вираженої сходинки чи нерівномірного спрацювання. Огляньте також отвір опори, кріплення та фіксатори. Нова втулка не усуне люфт, спричинений зношенням сусідніх деталей. Пошкоджені сполучені деталі за потреби замінюють разом із нею, щоб відновити правильне положення вала та уникнути повторного розбирання.

На що зважати під час заміни

Зафіксуйте техніку від руху та запам'ятайте розташування втулки, бічного отвору й деталей фіксації. Звільніть вал відповідно до порядку розбирання приводу, вийміть стару втулку та очистьте місце встановлення. Перевірте посадкові поверхні на задирки й залишки забруднень. Встановлюйте нову деталь рівно, відповідною оправкою з рівномірним упором у торець. Якщо втулка йде з перекосом, зупиніться та перевірте посадку; сильні удари не виправляють невідповідність розмірів.

Бічний отвір має зберегти орієнтацію, передбачену конструкцією опори. Змащування виконуйте за вимогами механізму. Після складання перевірте фіксацію вала, плавність руху педалі в усьому діапазоні та її повернення. Надто щільна посадка може спричинити заїдання, а надто вільна залишає стукіт і прискорює зношення. Якщо педаль рухається туго, перевірте співвісність, відповідність розмірів і правильність складання. Регулювати привід слід після усунення механічного опору.
