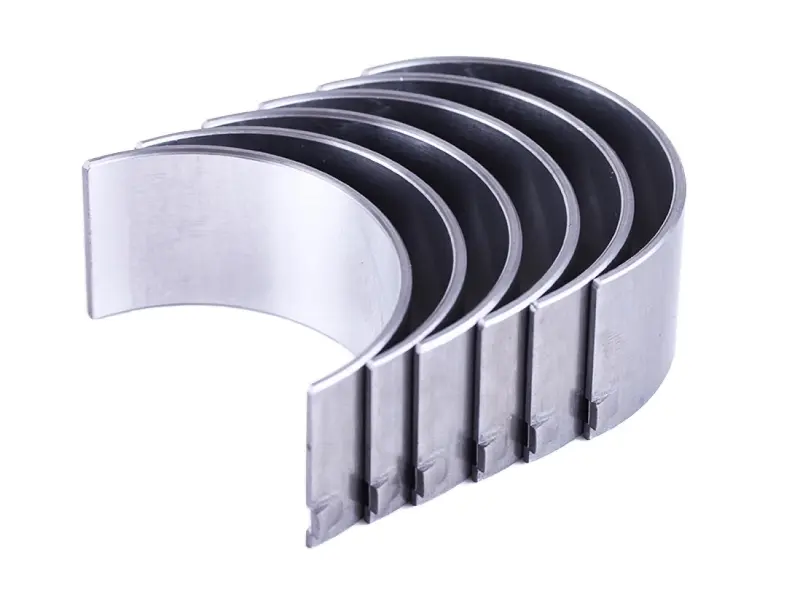

Вкладиші шатуна STD TY395 AMG, комплект 6 шт.

Вкладиші шатуна STD TY395 AMG — комплект із шести вкладишів для ремонту шатунного підшипника двигуна TY395. Їх встановлюють у нижню головку шатуна та її кришку навколо шатунної шийки колінчастого вала. Під час роботи між шийкою й поверхнею вкладишів має утримуватися оливна плівка. Вона розділяє поверхні тертя та дає змогу передавати навантаження від шатуна до вала.

Будова та позначення STD

Кожен вкладиш має форму тонкої напівкруглої оболонки з виступом біля краю. Виступ суміщають із відповідним пазом у посадковому місці. Дві половинки утворюють підшипник ковзання, для якого потрібне щільне й рівномірне прилягання до постелі шатуна та кришки. Перекіс або частинка бруду під вкладишем порушують посадку й можуть спричинити місцеве перевантаження.

STD — це стандартний, номінальний розмір, а не ремонтний розмір для шліфованої шийки. Позначення не замінює вимірювання зазору після складання. Навіть коли на знятих вкладишах також зазначено STD, слід перевірити колінвал: зношена чи раніше оброблена шийка може вже не відповідати умовам встановлення стандартних вкладишів.

Ознаки зношення

Стук у нижній частині двигуна, падіння тиску оливи або металеві частинки в ній — привід перевірити підшипники та шийки вала. Самі по собі ці ознаки не визначають несправну деталь. Після розбирання на вкладишах шукають задирки, викришування поверхні, сліди перегріву й нерівномірне спрацювання. Типові причини пошкоджень — недостатнє змащування, забруднення оливи та надмірний зазор.

Як перевірити відповідність

Звірте позначення двигуна, розмірне маркування старих вкладишів, ширину оболонок, їхню форму та розташування установчих виступів. Якщо зняті деталі мають отвори або канавки, врахуйте й ці особливості. Кількість вкладишів у комплекті не підтверджує правильність посадки: близькі за формою деталі можуть мати іншу товщину та геометрію.

Діаметр шатунної шийки перевіряють у кількох перерізах і напрямках, щоб виявити овальність та конусність. Також оглядають постіль нижньої головки шатуна й кришку. Якщо шийка пошкоджена або посадкове місце деформоване, встановлення нових вкладишів саме по собі проблему не усуне. Завеликий зазор погіршує умови змащування та спричиняє ударні навантаження, замалий — створює ризик перегріву й заклинювання.

Що врахувати під час заміни

Розбираючи з'єднання, зберігайте належність кожної кришки до її шатуна та початкову орієнтацію. Очистьте посадкові поверхні, видаліть бруд із доступних оливних каналів і перевірте стан шийки. Постіль і тильний бік вкладиша під час встановлення мають бути чистими та сухими. Поверхню, що контактує з шийкою, змащують відповідно до настанови двигуна. Виступи не підпилюють, а самі вкладиші не припасовують абразивом.

Кріплення затягують із передбаченим для двигуна моментом і в належній послідовності. Зазор контролюють вимірюванням, після чого перевіряють вільне обертання колінвала. Під час ремонту оглядають шатунне кріплення, замінюють пошкоджені деталі та усувають причину попереднього зношення. До першого запуску забезпечують подачу оливи за процедурою двигуна, а після запуску стежать за її тиском і сторонніми звуками.
