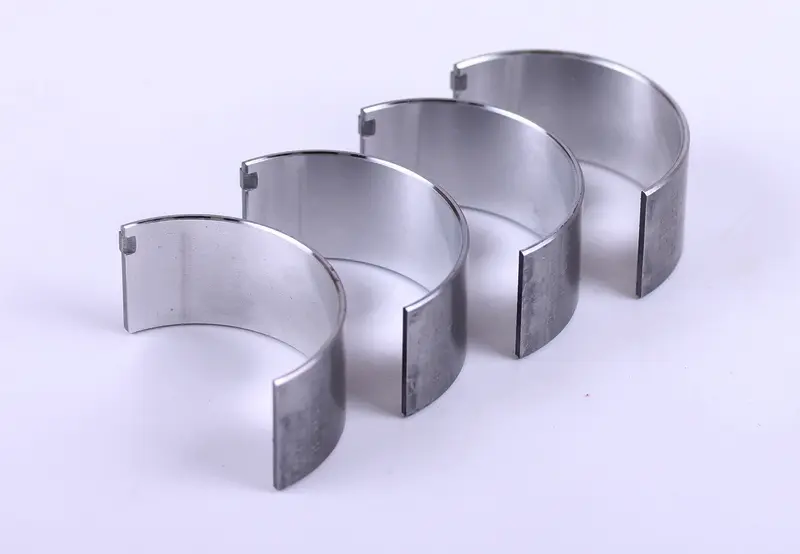

Вкладиші шатуна STD TY295 Xingtai 220/224, 4 шт., AMG

Вкладиші шатуна STD для TY295 Xingtai 220/224 утворюють підшипник ковзання між нижньою головкою шатуна та шатунною шийкою колінвала. Через це з’єднання передається навантаження від шатуна, а масляна плівка в зазорі розділяє поверхні під час обертання. У комплекті чотири вкладиші. Позначення STD означає стандартний розмір: його обирають для шийки номінального розміру після перевірки її стану та вимірювання зазору.

Як влаштовані вкладиші

Кожна половина має форму напівкруглої оболонки з установним виступом біля краю. Вкладиші вкладають у постелі шатуна та його кришки так, щоб виступи потрапили у відповідні виїмки. Вони допомагають правильно зорієнтувати половини під час складання. Утримання вкладишів забезпечують належна посадка в постелях і затягування кришки. Точність цього з’єднання впливає на умови мащення та вільне обертання колінвала.

Коли потрібна перевірка

Стук у зоні шатунних підшипників, зниження тиску оливи або металева стружка в ній — привід перевірити стан з’єднання. Самі ці симптоми ще не визначають несправність, тому потрібні огляд і вимірювання. На демонтованих вкладишах шукають задири, глибокі подряпини, відшарування поверхні, сліди перегрівання та нерівномірне спрацювання. Нестача оливи, забруднення й пошкоджена шийка прискорюють зношення. Якщо залишити причину несправності, нові вкладиші також можуть швидко пошкодитися.

Як підібрати комплект

Звірте позначення двигуна та маркування знятих деталей. Порівняйте ширину вкладишів, форму половин і розташування установних виступів. За наявності отворів чи канавок для оливи перевірте їхню відповідність конструкції шатуна. Знятий комплект корисний як зразок виконання, проте визначати потрібну товщину лише за спрацьованими деталями не варто: їхні розміри вже змінилися в роботі.

З’ясуйте, чи шліфували шатунну шийку під ремонтний розмір. Те, що вкладиш STD стає в постіль, ще не підтверджує правильність підбору. Вимірюють діаметр шийки, перевіряють овальність і конусність, оглядають її поверхню та нижню головку шатуна. Результати порівнюють із допусками ремонтної документації двигуна. Надмірний зазор погіршує мащення та спричиняє ударні навантаження. Замалий зазор призводить до перегрівання, задирів і ризику заклинювання.

Що врахувати під час заміни

Кришку залишають у парі зі своїм шатуном і встановлюють у початковому положенні. Постелі ретельно очищають; зворотні поверхні вкладишів мають бути чистими й сухими, а поверхні ковзання перед складанням змащують. Половини повинні прилягати без перекосу та частинок бруду під ними. Підпилювати краї чи шліфувати вкладиші для підгонки не можна: це порушує геометрію підшипника.

Під час складання контролюють масляний зазор. Болти кришки затягують у послідовності та з моментом, установленими для двигуна, після чого перевіряють вільне обертання колінвала. Разом із вкладишами оглядають шийку, постелі, кришку й шатунні болти. Пошкоджене кріплення замінюють; вимогу щодо одноразового використання болтів перевіряють за регламентом. Якщо в оливі є продукти зношення, очищають пов’язані масляні канали та замінюють оливу й фільтр, якщо він передбачений. Перед запуском забезпечують мащення підшипників за процедурою двигуна.
