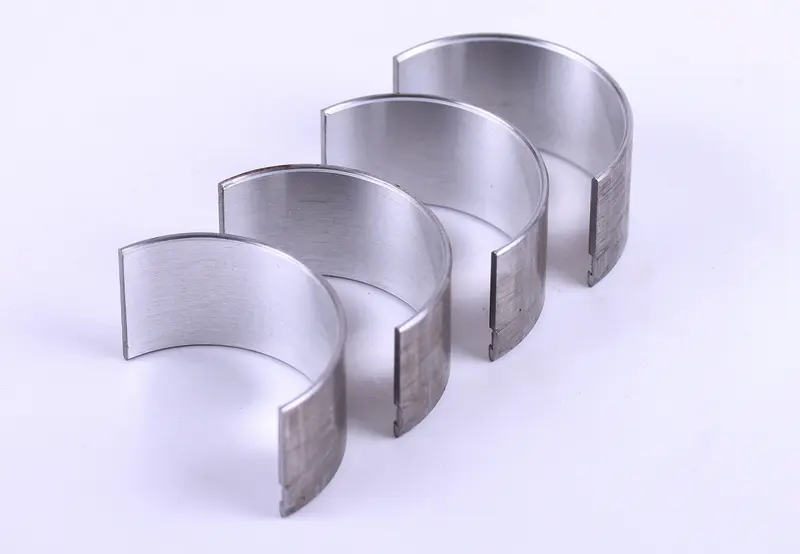

Вкладиші шатуна STD TY290 Xingtai 180, 4 шт., AMG

Вкладиші шатуна STD TY290 Xingtai 180 AMG — комплект із чотирьох напівкруглих вкладишів для нижньої головки шатуна. Вони утворюють підшипник ковзання між шатуном і шатунною шийкою колінвала. Під час роботи двигуна поверхні розділяє оливна плівка. Вона зменшує тертя та дає змогу передавати навантаження від поршня на вал без безпосереднього контакту шатуна із шийкою.

Стандартний розмір STD

Позначення STD означає стандартний, номінальний розмір вкладишів. Його потрібно враховувати, коли обираєте між стандартним і ремонтним розміром. Після шліфування шийок колінвала під ремонтний розмір стандартні вкладиші не забезпечать потрібного зазору. Вибір залежить не лише від моделі двигуна, а й від фактичних розмірів вала та того, який ремонт він уже проходив.

Кожен вкладиш має форму півкільця. Половини встановлюються в постіль нижньої головки шатуна та її кришки; комплект містить чотири окремі половини. Для правильної роботи потрібні щільне прилягання тильного боку до постелі та суміщення передбачених конструкцією фіксувальних елементів. Деформація посадкового місця або пошкодження кришки заважають рівномірному приляганню вкладиша.

Ознаки зношення

Стукіт у нижній частині двигуна, зниження тиску оливи й металеві частинки в ній — привід перевірити стан шатунних підшипників. Під час розбирання звертають увагу на задири, відшарування поверхні, сліди перегрівання та нерівномірне спрацювання. Самого звуку недостатньо для висновку про заміну: подібні прояви можуть мати інші причини, а потрібний розмір визначають вимірюваннями.

Вкладиші пошкоджуються через нестачу мастила, забруднену оливу, надмірний зазор або перевантаження двигуна. Заміна самих півкілець не виправить глибоких рисок на шийці чи порушеної геометрії шатуна. Під час ремонту оглядають шийки колінвала, постелі, кришки та кріплення шатунів, перевіряють чистоту оливних каналів. Усунення причини зношення допомагає уникнути повторного пошкодження після складання.

Як перевірити відповідність

Порівняйте маркування демонтованих вкладишів, ширину, товщину та розташування фіксувальних виступів. Якщо конструкція передбачає отвори або канавки, їхнє розміщення також має збігатися. Виміряйте діаметр шийок, перевірте овальність і конусність. Стара деталь допомагає зіставити форму, проте її зношена поверхня не дає надійного орієнтира для вибору товщини нового вкладиша.

Остаточну відповідність визначають за розмірами спряжених деталей і допустимим оливним зазором для двигуна. Надмірний зазор послаблює оливну плівку та спричиняє ударні навантаження, а замалий може призвести до перегрівання й заклинювання. Намагатися виправити невідповідний розмір підточуванням вкладиша або підкладанням прокладок не можна.

Що врахувати під час складання

Кришки шатунів зберігають разом зі своїми шатунами та встановлюють у правильній орієнтації. Постелі й тильні поверхні вкладишів очищають: частинка бруду під півкільцем змінює його посадку й створює місцеве притискання до шийки. Поверхні ковзання змащують під час монтажу. Кріплення затягують із моментом і в послідовності, передбаченими для двигуна.

Під час складання перевіряють оливний зазор відповідним вимірювальним методом, а після затягування — вільне обертання колінвала. Поряд із заміною вкладишів оцінюють потребу в новій оливі, фільтрі та демонтованих ущільненнях. Це допомагає прибрати продукти зношення й усунути витоки, які можуть знову порушити змащування відновленого спряження.
