Вкладиші шатуна STD (2 шт.) DL190-12 Xingtai 120 AMG

Вкладиші шатуна STD (2 шт.) DL190-12 Xingtai 120 AMG призначені для нижньої головки шатуна, де вони утворюють підшипник ковзання на шатунній шийці колінвала. Це з’єднання передає зусилля від поршня. Між шийкою та вкладишами має зберігатися масляна плівка, яка зменшує тертя, тому стан поверхонь і правильно підібраний зазор безпосередньо впливають на роботу під навантаженням.

Будова та позначення

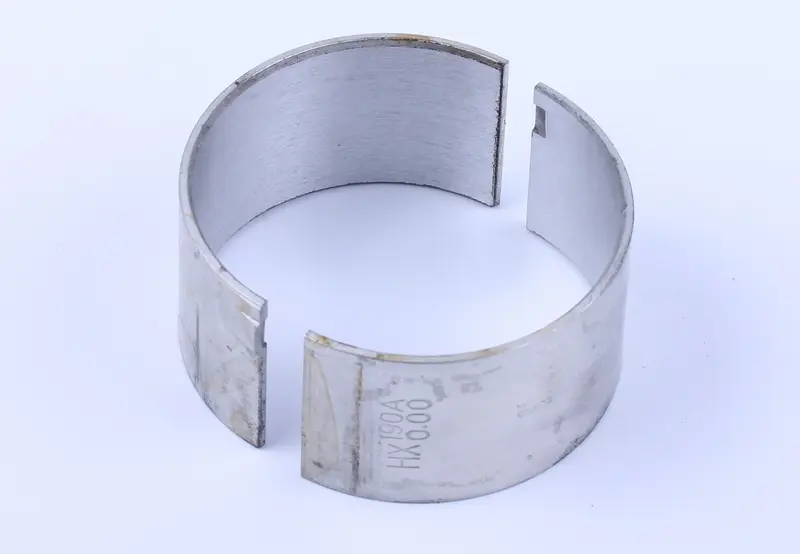

Комплект складається з двох напівкруглих вкладишів для шатуна та його кришки. Біля країв є установні виступи, які мають збігатися з пазами в посадочних місцях. STD означає стандартний, номінальний розмір. Таке виконання підбирають з урахуванням фактичного розміру шийки, особливо якщо колінвал уже ремонтували. На деталі нанесено HX190A та 0.00: ці позначення варто звірити зі знятою парою, доповнивши порівняння вимірюваннями.

Ознаки зношення

Стук у зоні шатунного з’єднання є приводом перевірити підшипник. Під час розбирання звертають увагу на задири, глибокі подряпини, відшарування робочої поверхні та сліди перегрівання. Надмірний зазор також може супроводжуватися падінням тиску мастила. Самого стуку недостатньо для висновку: причину встановлюють за станом деталей і результатами вимірювань.

Вкладиші пошкоджуються через нестачу мастила, забруднення, надмірний зазор або дефекти шатунної шийки. Заміна лише пари вкладишів не виправить овальність колінвала чи деформоване посадочне місце шатуна. Усунення причини зношення допомагає уникнути повторного пошкодження одразу після складання.

Як перевірити відповідність

Порівняйте зі знятими деталями ширину, товщину, форму торців і розташування установних виступів. Якщо конструкція вашого з’єднання передбачає отвори або канавки, їх також потрібно звірити. Збіг написів не замінює перевірки геометрії: пара має відповідати і шийці колінвала, і постелям у шатуні та кришці.

З’ясуйте, чи шліфували шийку під ремонтний розмір. Для вибору стандартних вкладишів вимірюють її діаметр, овальність і конусність. Зазор контролюють вимірювальним інструментом або каліброваною пластиковою ниткою за методикою посібника двигуна. Завеликий зазор погіршує умови змащування та спричиняє ударні навантаження. Замалий може призвести до перегрівання й заклинювання з’єднання.

На що зважати під час монтажу

Вкладиші міняють парою. Постелі в шатуні та кришці очищають і перевіряють на пошкодження: під тильною поверхнею не повинно залишатися бруду чи сторонніх частинок. Вкладиш має щільно прилягати до посадочного місця. Під час остаточного складання робочу поверхню змащують чистою моторною оливою, а установні виступи суміщають із пазами. Кришку встановлюють на її шатун зі збереженням початкової орієнтації.

Разом із вкладишами оглядають шатунну шийку, посадочні поверхні та кріплення кришки, перевіряють підведення мастила. Пошкоджене кріплення замінюють; потребу заміни справних болтів визначають за вимогами посібника двигуна. Дотримуються встановленої послідовності затягування та потрібного моменту. Після складання перевіряють зазор і вільне обертання колінвала. Підпилювати торці чи припасовувати вкладиші абразивом не можна, оскільки це порушує посадку та геометрію підшипника.
