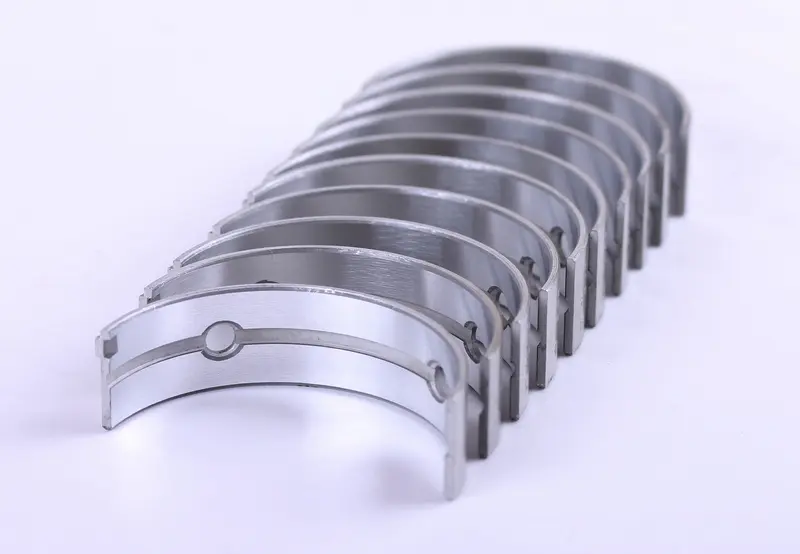

Вкладиші корінні 4L22BT AMG, комплект 10 шт.

Корінні вкладиші 4L22BT AMG — комплект із 10 штук для ремонту опор колінчастого вала. Вони розміщуються між корінними шийками вала та постелями блока з кришками опор. Ці деталі утворюють поверхні підшипників ковзання: за належного подавання оливи вал обертається на оливній плівці, передаючи навантаження на опори. Правильно підібраний зазор потрібен для обертання без перегрівання та задирів.

Будова та ознаки зношення

До комплекту входять напівкруглі вкладиші. Деталі мають оливні канавки, отвори й виступи біля країв. Під час складання їхнє розташування звіряють із постелями та каналами подавання оливи. Розкладати половинки по опорах лише за схожою формою не можна: отвори мають збігатися з відповідними каналами, а установчі виступи — потрапляти у свої пази.

Стук у нижній частині двигуна, падіння тиску оливи або металеві частинки в ній є приводом перевірити корінні підшипники. Однак такі ознаки потребують діагностики, адже можуть мати й інші причини. На знятих вкладишах шукають задири, глибокі подряпини, викришування поверхні та сліди перегрівання. Нестача оливи, забруднення системи мащення чи неправильний зазор здатні пошкодити й новий комплект, якщо залишити причину несправності.

Як підібрати комплект

Звірте позначення двигуна та маркування демонтованих вкладишів. Порівняйте ширину, товщину, форму половинок, розміщення канавок, отворів і виступів. Однакова кількість деталей ще не означає, що комплект підійде. Слід також врахувати стан корінних шийок і те, чи обробляли колінвал під час попереднього ремонту.

Номінальний або ремонтний розмір обирають за результатами вимірювання вала та вимогами ремонтної документації двигуна. Перевіряють діаметр шийок, їхню овальність і конусність, а зі встановленими вкладишами контролюють робочий оливний зазор. Оцінювати потрібну товщину на око або лише за зношеною деталлю недостатньо. Замалий зазор спричиняє туге обертання й нагрівання, завеликий погіршує утримання оливної плівки та створює умови для ударних навантажень.

На що зважати під час заміни

До складання оглядають шийки колінвала, постелі та кришки корінних опор. Посадки очищують від забруднень, перевіряють на задирки й пошкодження, прочищають оливні канали. Кожну кришку повертають на її місце, зберігаючи належну орієнтацію. Якщо вкладиш провернуло, перевіряють геометрію постелі: нові половинки не усунуть деформацію або пошкодження опори.

Вкладиші вкладають у чисті постелі, суміщаючи установчі виступи та отвори подавання оливи. Зворотний бік має щільно прилягати до посадки, а робочу поверхню змащують відповідно до вимог зі складання двигуна. Кріплення кришок затягують у визначеній послідовності та з належним моментом. Після цього перевіряють зазор і легкість обертання вала. Підпилювати вкладиші або підкладати під них прокладки для коригування посадки не можна.

Разом із корінними опорами оглядають упорні поверхні колінвала та сусідні підшипники, з'ясовують причину порушення мащення. За наявності продуктів зношення в системі замінюють оливу й фільтр. Після складання контролюють появу тиску оливи та прислухаються до роботи двигуна, щоб своєчасно виявити сторонній стук або помилку під час монтажу.
