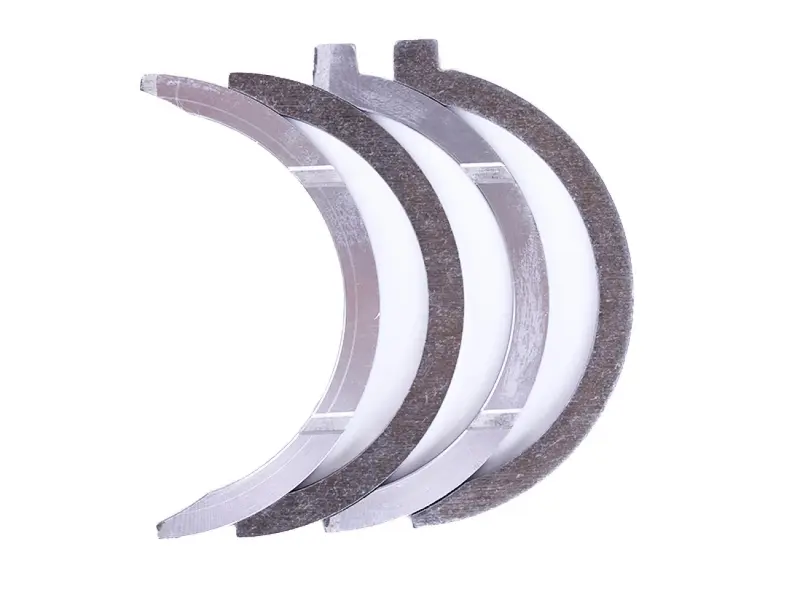

Вкладиші корінні упорні JD495 AMG, 4 шт.

Корінні упорні вкладиші JD495 AMG — комплект із чотирьох деталей, що обмежують осьове переміщення колінчастого вала. Вони встановлюються в зоні корінної опори та сприймають зусилля, спрямовані вздовж осі вала. Їх підбирають так, щоб зберегти належний осьовий зазор: колінвал має обертатися вільно, а його поздовжній хід — залишатися в межах допуску.

Як працюють упорні вкладиші

Деталі виконані у формі півкілець із поперечними канавками на поверхнях та виступами на окремих краях. Значення має весь контур півкільця, включно з розташуванням канавок і виступів. Відповідність цих елементів посадковим місцям потрібна для правильної установки та роботи змащення. Контактні поверхні вкладишів працюють разом з упорними поверхнями колінвала, тому перевіряти слід обидві частини з'єднання.

Оливна плівка зменшує тертя між деталями. Нестача змащення, забруднення оливи та пошкодження поверхонь контакту прискорюють зношування півкілець. Якщо на валу залишилися задири або олива не надходить до зони тертя належним чином, новий комплект також швидко зношуватиметься. Усунення причини пошкодження має супроводжувати заміну вкладишів.

Ознаки зношування

Перевірка потрібна, коли збільшився осьовий хід колінвала, з'явився стукіт зі зміною осьового навантаження або під час розбирання виявлено задири, сліди перегрівання чи значне спрацювання півкілець. Стук не є достатньою підставою для висновку про несправність саме цих деталей. Стан з'єднання визначають за виміряним зазором і оглядом поверхонь. Нерівномірне спрацювання спонукає додатково перевірити посадку вкладишів та упорні поверхні вала.

Підбір до знятого комплекту

Порівняйте внутрішній і зовнішній контури, товщину півкілець, ширину контактної поверхні, форму виступів та положення канавок. Якщо колінвал раніше ремонтували, одного позначення двигуна недостатньо. Обробка упорних поверхонь може вплинути на потрібну товщину деталей, тому орієнтиром мають бути вимірювання та ремонтна документація двигуна.

• Звірте розмірні позначення на старих вкладишах, якщо вони збереглися.
• З'ясуйте, чи обробляли упорні поверхні колінчастого вала.
• Перевірте місце кожного півкільця в опорі та напрямок його робочої поверхні.
• Підтвердьте потрібну товщину вимірюваннями: однаковий контур не визначає зазор.

Заміна та перевірка посадки

Під час розбирання зафіксуйте розташування старих півкілець. Посадкові місця потрібно очистити й оглянути, а доступні поруч оливні проходи — перевірити на забруднення. Разом з упорними півкільцями варто оглянути корінні вкладиші та поверхні колінвала, з якими вони контактують. Пошкодження суміжних деталей враховують у подальшому ремонті. Нові півкільця встановлюють у відповідні місця, дотримуючись орієнтації за настановою двигуна, і змащують їхні робочі поверхні під час складання.

Після затягування кріплення корінної опори встановленим моментом перевіряють, чи вільно обертається вал, і вимірюють його осьовий зазор. Надмірна товщина вкладишів може спричинити затискання та нагрівання, а недостатня залишить зайвий осьовий хід і ударне навантаження на упорні поверхні. Остаточну відповідність комплекту підтверджує контроль зібраного з'єднання.
