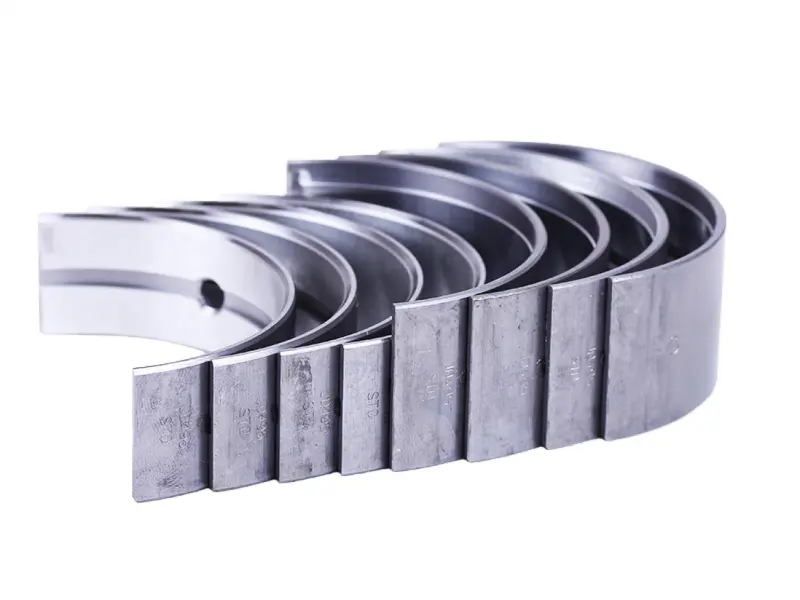

Вкладиші корінні STD для JD3102, комплект 8 шт. AMG

Корінні вкладиші STD для JD3102 — комплект із 8 штук для опор колінчастого вала. Вони встановлюються в постелі блока та кришки корінних підшипників і утворюють поверхні ковзання для шийок вала. За належного подавання оливи між шийкою та вкладишем утримується оливна плівка, яка розділяє поверхні та допомагає сприймати навантаження під час роботи двигуна. Позначення комплекту — AMG.

Що означає STD

Це стандартний розмір вкладишів, без переходу на ремонтний розмір після шліфування шийок. Його обирають за виміряними розмірами колінвала та потрібним оливним зазором. Позначення STD саме по собі не означає, що зношений вал придатний до складання з новими стандартними вкладишами. Спочатку перевіряють поверхні шийок, їхню овальність і конусність.

Конструктивно вкладиші є рознімними напівкільцевими оболонками. У комплекті є вкладиші з канавкою на внутрішній поверхні та отвором для підведення оливи. Їхнє розташування має відповідати каналам у постелі. Якщо оболонка перекриє отвір, підшипник не отримуватиме належного змащення, хоча сама деталь може стати на місце без помітних перешкод.

Ознаки зношення

Корінні підшипники перевіряють у разі падіння тиску оливи, стукоту в нижній частині двигуна або появи металевих частинок в оливі. Такі симптоми можуть мати й інші причини, тому рішення про заміну приймають після діагностики. На демонтованих вкладишах шукають задири, сліди перегрівання, відшарування поверхні та виражене спрацювання. До типових причин пошкодження належать нестача мастила, забруднена олива та надмірний зазор у підшипнику.

Перевірка відповідності

• Зіставте позначення двигуна JD3102 і розмірне маркування знятих вкладишів.
• Перевірте діаметр і геометрію корінних шийок та з’ясуйте, чи шліфували вал раніше.
• Порівняйте ширину, товщину, форму торців і розташування фіксувальних виступів.
• Звірте оливні отвори й канавки окремо для кожного вкладиша, який замінюєте.

Напис на старому вкладиші варто оцінювати разом із результатами вимірювань. Заміна оболонок не виправляє овальну шийку або пошкоджену постіль. Завеликий зазор погіршує умови змащення та спричиняє ударні навантаження, а замалий загрожує перегріванням і прихопленням колінвала. Зовнішня подібність деталей не замінює перевірки їхнього розміру та посадки.

Монтаж і супутня перевірка

Під час розбирання зберігають порядок і напрямок установлення кришок корінних підшипників. Постелі та тильні поверхні вкладишів очищують: бруд, стружка чи задирки під оболонкою порушують її прилягання. Кожен вкладиш ставлять у відповідне місце, суміщають оливні канали, а поверхні ковзання змащують за правилами складання двигуна. Підпилювати торці для припасування не можна.

Оливний зазор контролюють вимірювальним інструментом або каліброваною пластиковою ниткою за методикою ремонту двигуна. Кріплення кришок затягують у визначеній послідовності з належним моментом, після чого перевіряють вільне обертання вала. Разом із вкладишами оглядають шийки, постелі, кришки та упорні поверхні. Якщо після пошкодження в оливу потрапили частинки вкладишів, очищують пов’язані з ними оливні канали, замінюють оливу й фільтр. Залишки забруднень можуть пошкодити щойно встановлені деталі.
