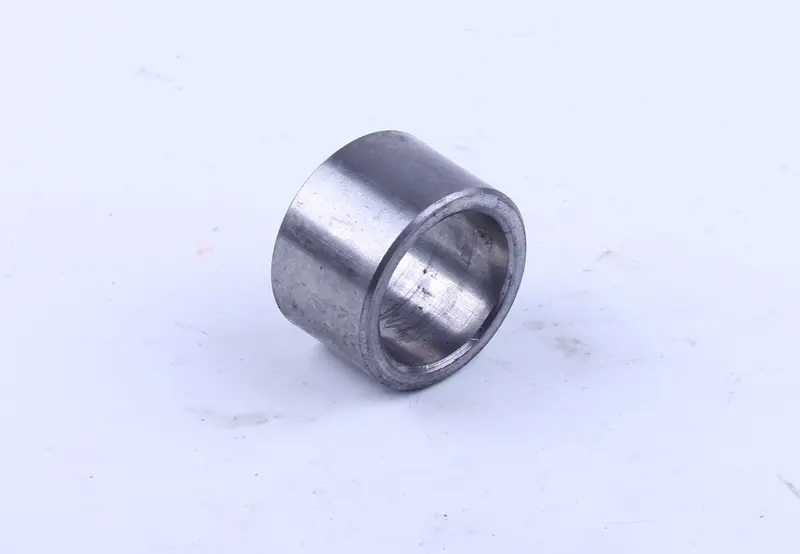

Втулка Xingtai 24B, Shifeng 244, Taishan 24 AMG

Втулка для Xingtai 24B, Shifeng 244, Taishan 24 призначена для відновлення посадкового з’єднання механізму. Вона утворює проміжну поверхню між спряженими деталями та допомагає зберігати їхнє передбачене взаємне положення. Для правильного підбору потрібно звірити місце встановлення й розміри знятої втулки: назва моделі техніки сама по собі не визначає потрібну посадку.

Будова та роль у механізмі

Це коротка циліндрична гільза з наскрізним отвором. Зовнішня поверхня входить у посадкове гніздо, а внутрішня сполучається з деталлю, що проходить крізь втулку. Довжина впливає на розташування торців відносно сусідніх частин. Під час порівняння зразків важлива вся геометрія, адже близькі за виглядом втулки можуть мати різні розміри та умови встановлення.

Вимоги до зазору залежать від призначення з’єднання. В опорі рухомої деталі зношування отвору збільшує люфт і порушує її положення. Для нерухомого встановлення суттєва щільність посадки в гнізді. Легкість, з якою втулка входить на місце, не є достатнім критерієм правильного підбору: потрібні вимірювання та перевірка конструкції механізму.

Ознаки зношування

Втулку варто перевірити, якщо у з’єднанні з’явилися люфт, стукіт зі зміною навантаження, перекіс або утруднений рух спряженої деталі. Після розбирання оглядають внутрішню поверхню й торці, шукають задири, тріщини та нерівномірне спрацювання. Овальність отвору не завжди помітна без вимірювання. Стук також може виникати через пошкодження сусідніх деталей, тому причину несправності встановлюють за станом усього з’єднання.

Як перевірити відповідність

• Зіставте зовнішній діаметр втулки з розміром посадкового гнізда.
• Перевірте внутрішній діаметр і розмір відповідного пальця, вала чи осі — залежно від будови механізму.
• Порівняйте довжину, форму торців, фаски та глибину встановлення.
• Зверніть увагу на канавки, отвори й інші конструктивні особливості демонтованої деталі.

Зношену втулку вимірюють у кількох перерізах і напрямках. Отримані значення звіряють зі станом та розмірами спряжених поверхонь: вимір лише в зоні найбільшого спрацювання може дати хибний орієнтир. За документацією механізму уточнюють потрібний зазор або натяг, а також потребу в обробці після монтажу. Не варто довільно зменшувати діаметр шліфуванням чи ущільнювати посадку кернуванням.

Заміна та контроль посадки

До демонтажу позначають положення старої втулки, її орієнтацію та глибину встановлення. Для виймання застосовують відповідну оправку або знімач, зберігаючи поверхню гнізда. Після очищення перевіряють, чи немає задирів і деформації. Разом із втулкою оглядають спряжену деталь, а також ущільнення та фіксатори, якщо вони є в цьому з’єднанні. Значне спрацювання відповідної поверхні не можна усунути лише заміною втулки.

Монтаж виконують способом, передбаченим конструкцією. Якщо потрібне запресовування, зусилля передають співвісно через оправку, забезпечивши опору для деталі з посадковим гніздом. Перекіс під час встановлення може пошкодити обидві поверхні. Мастило застосовують відповідно до будови механізму. Після складання контролюють положення торців, фіксацію та належну свободу руху. Надто щільна посадка здатна спричинити заїдання, а завеликий зазор — стукіт і прискорене зношування.
