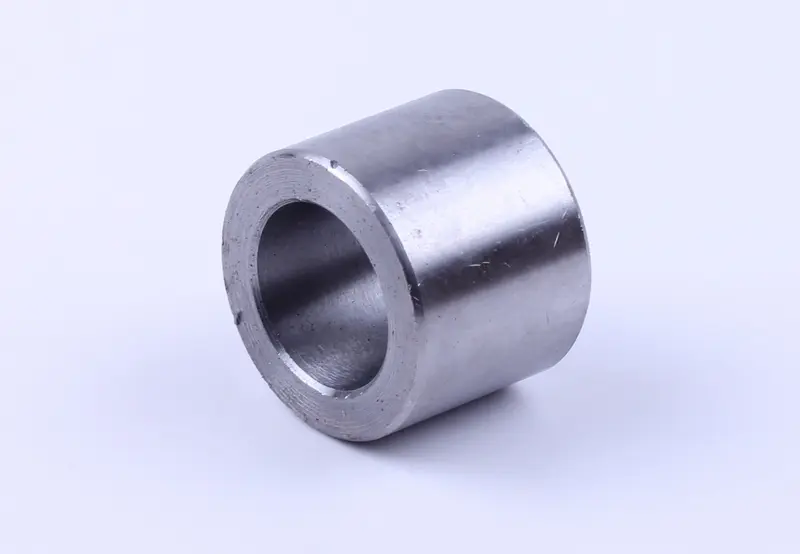

Втулка 40 мм, Ø32/50 мм для DongFeng 240/244 AMG

Втулка для DongFeng 240/244 завдовжки 40 мм із діаметрами Ø32/50 мм потрібна для заміни зношеної деталі механічного з’єднання. Втулки забезпечують посадку сполучених деталей і допомагають утримувати їх у потрібному положенні. Щоб підібрати заміну, звірте не лише модель техніки, а й розміри демонтованої втулки, стан її гнізда та поверхні деталі, яка проходить усередині.

Будова та позначення

Це циліндрична втулка з наскрізним центральним отвором і гладкою зовнішньою поверхнею без видимої різьби. L-40mm означає довжину 40 мм, а Ø32/50mm — внутрішній діаметр 32 мм і зовнішній 50 мм. Для правильної посадки мають відповідати всі три розміри. Збіг лише діаметра отвору не означає, що деталь підійде за довжиною та зовнішньою посадкою.

Зовнішня поверхня втулки контактує з посадковим отвором, а внутрішня — з деталлю, що проходить крізь неї. Завеликий зазор може спричинити зміщення втулки та подальше розбивання з’єднання. Надто щільна посадка ускладнює монтаж і може деформувати втулку. Невідповідна довжина заважає правильно розмістити сусідні деталі або повністю зібрати з’єднання.

Ознаки зношення

З’єднання варто оглянути, якщо з’явилися люфт, стукіт під час зміни навантаження, перекіс або сліди зміщення деталей відносно їхнього звичного положення. На демонтованій втулці перевіряють торці та поверхні посадки: шукають задири, тріщини, нерівномірне спрацювання й овальність отвору. Причиною пошкоджень можуть бути бруд, перекіс або послаблене кріплення. Якщо конструкція потребує змащування, нестача мастила прискорює зношення поверхонь, що контактують.

Як перевірити відповідність

Виміряйте довжину старої втулки, зовнішній діаметр і діаметр отвору. Внутрішню поверхню перевіряйте на різній глибині та в кількох напрямках: так легше виявити овальність, яку не покаже один вимір. Порівняйте форму торців, наявність уступів, канавок та отворів на знятій деталі. Якщо вона сильно спрацьована, додатково звірте розміри сполучених деталей і вимоги до посадки саме цього з’єднання.

Окремо огляньте гніздо втулки та поверхню деталі, яка проходить усередині. Глибокі борозни, зменшення діаметра від зношення або розбите гніздо можуть бути причиною люфту, який залишиться й після встановлення нової втулки. Перевірте кріплення, шайби, фіксатори та ущільнення, якщо вони є в конструкції. Сусідні пошкоджені деталі замінюють за результатами огляду, інакше вони можуть прискорити зношення нової втулки.

Під час заміни

До розбирання запам’ятайте порядок розташування деталей і зніміть навантаження зі з’єднання. Вийнявши стару втулку, очистьте посадкові поверхні від забруднень та залишків мастила, перевірте краї на задирки. Спосіб встановлення залежить від конструкції з’єднання. Якщо потрібне запресовування, використовуйте відповідну оправку та спрямовуйте зусилля вздовж осі, не допускаючи перекосу. Удари по краю отвору можуть пошкодити втулку й ускладнити подальше складання. Мастило застосовуйте відповідно до вимог обслуговування цього з’єднання.

Після складання перевірте положення втулки та надійність фіксації деталей. У рухомому з’єднанні переконайтеся, що немає заклинювання чи неприродно тугого ходу. Якщо люфт залишився або деталі рухаються із заїданням, повторно перевірте посадку та розміри. Посилене затягування кріплення не виправляє помилку в підборі втулки.
