Вимикач стоп-сигналу (жабка гальма) DongFeng AMG

Вимикач стоп-сигналу DongFeng AMG, який також називають жабкою гальма, вмикає задній сигнал під час гальмування. Він реагує на рух гальмівного приводу та перемикає контакти, щоб водій позаду міг помітити початок уповільнення. Гальмівне зусилля через цю деталь не передається: вона керує світловим сигналом залежно від положення натискного штока.

Будова та ознаки несправності

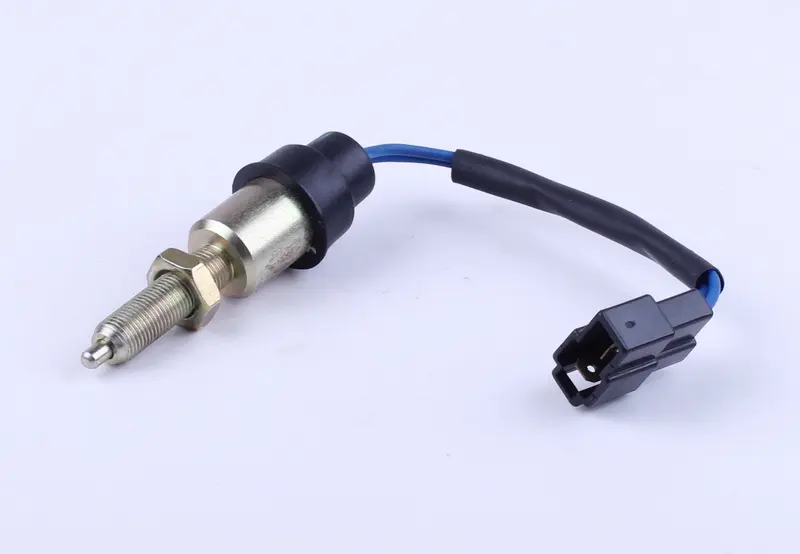

Вимикач має циліндричний корпус, шток, що виступає назовні, та різьбову частину з гайкою. Від корпусу відходять проводи з чорним роз'ємом, частково закриті спільною оболонкою. Шток взаємодіє з рухомою частиною гальмівного приводу. Положення корпусу в кріпленні впливає на момент спрацьовування, тому для заміни потрібно зіставити не лише роз'єм, а й геометрію кріплення.

Перевірити жабку варто, якщо стоп-сигнал не засвічується, світиться без натискання на гальмо або працює з перебоями. Типові причини — заїдання штока, зношення контактів, надлом проводів біля корпусу чи ненадійне з'єднання в колодці. Проте подібні прояви можливі й через лампу, патрон або проводку. Перш ніж міняти вимикач, перевірте, чи справді він перестав перемикати контакти.

Як підібрати заміну

Зіставте зі знятою деталлю діаметр і крок різьби, довжину різьбової частини, форму корпусу та відстань від кріплення до кінця штока. Перевірте, чи відповідає хід штока руху приводу. Вимикач має спрацьовувати у потрібний момент і не обмежувати переміщення педалі або важеля. Закороткий шток може не діставати до упора, а задовгий — залишатися натиснутим незалежно від положення гальма.

Для підключення мають збігатися форма колодки, напрямні, фіксатор, кількість і розташування контактів. Проводи повинні діставати до місця з'єднання без натягу, з урахуванням руху приводу. Також звірте, в якому положенні штока контакти замикаються та розмикаються. Самого збігу різьби недостатньо: зовні подібні вимикачі можуть працювати по-різному.

Встановлення та контроль

Вимкніть живлення техніки й відкрийте доступ до кріплення. Перед зняттям запам'ятайте положення корпусу та гайки, а також прокладання проводів. Від'єднуйте колодку за корпус після звільнення фіксатора, не тягніть за проводи. Викручуючи вимикач, не допускайте скручування його провідного виводу.

Огляньте кронштейн, упор штока, відповідну колодку та проводку поруч. Розхитане кріплення або пошкоджений упор заважають точно налаштувати спрацьовування. Якщо контакти окислилися, фіксатор роз'єму зламаний чи ізоляція порвана, ці недоліки потрібно усунути разом із заміною вимикача. Інакше нова деталь не прибере перебої, спричинені поганим з'єднанням.

Закріпіть вимикач у штатному місці, відрегулюйте його положення відповідно до вимог техніки та затягніть гайку. Прокладіть проводи без різких перегинів, подалі від нагрітих і рухомих частин. Після підключення кілька разів натисніть і відпустіть гальмо: сигнал має засвічуватися під час гальмування та гаснути після відпускання, а привід — вільно повертатися. Помилка регулювання може залишити стоп-сигнал увімкненим або спричинити запізніле вмикання, тому перевірку завершують до початку руху.
