Вилка блокування диференціала заднього моста Jinma 200/204/240/244 AMG

Вилка блокування диференціала заднього моста Jinma 200/204/240/244 AMG передає рух від привода керування до рухомої деталі механізму блокування. Вона забезпечує її переміщення під час увімкнення та вимкнення блокування, яке обмежує різницю обертання ведучих коліс, коли бракує зчеплення з ґрунтом. Справна вилка має забезпечувати потрібний хід і не перешкоджати поверненню механізму у вимкнене положення.

Будова та ознаки зношення

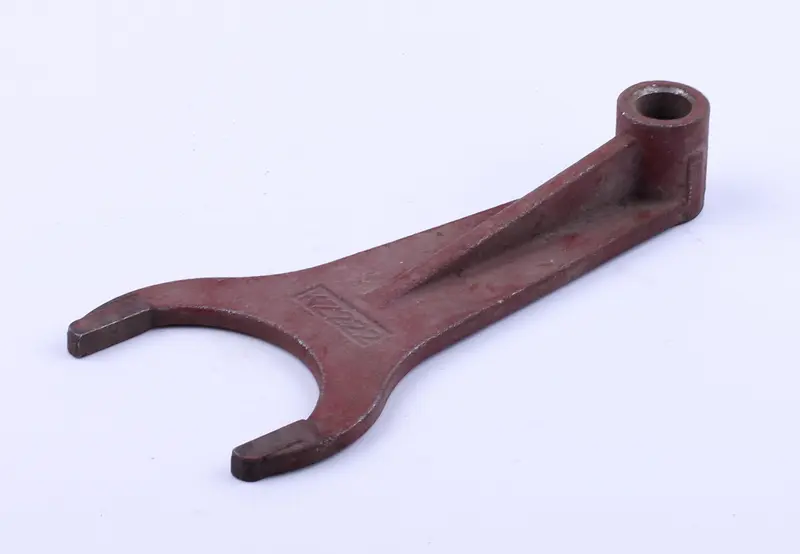

Деталь має відкриту дугоподібну робочу частину з двома кінцями, видовжене плече та отвір у циліндричній бобишці з протилежного боку. Уздовж плеча проходить ребро. Для встановлення важливі не лише обриси вилки, а й розташування отвору відносно робочої частини та профіль поверхонь контакту. Саме ця геометрія визначає передачу руху від привода до механізму всередині моста.

Вилку замінюють у разі тріщин, вигину плеча, пошкодження кінців, значного спрацювання контактних ділянок або розбитого посадкового отвору. Ознаками несправності можуть бути надмірний вільний хід керування, неповне ввімкнення чи утруднене вимкнення блокування. Проте сама поведінка важеля ще не вказує на причину: варто оглянути також привод і сполучені деталі, оскільки їхнє заїдання або зношення може давати подібні симптоми.

Як перевірити відповідність

Зіставте вилку зі знятою деталлю за шириною розкриття, формою дуги, товщиною та положенням робочих кінців. Перевірте довжину плеча, діаметр і довжину посадкового отвору, зміщення робочої частини відносно нього та спосіб з’єднання з приводом. Відмінності в цих місцях можуть змінити хід блокування, спричинити перекіс або залишити поверхні притиснутими одна до одної після вимкнення.

Для вимірювання обирайте ділянки, які зберегли форму. Стерті кінці та овальний отвір не дають точного уявлення про початкові розміри. Якщо стара вилка зігнута чи зламана, перевіряйте посадку також за сполученими деталями та каталогом конкретної машини. Зовнішня подібність сама по собі не підтверджує, що механізм матиме повний хід і правильно виходитиме із зачеплення.

Що врахувати під час заміни

Зупиніть двигун, унеможливте випадковий рух машини й відкрийте доступ до механізму відповідно до керівництва її виконання. Перед розбиранням позначте положення вилки та запам’ятайте спосіб фіксації. Після зняття огляньте канавку або контактні поверхні рухомої деталі, опору вилки та кріплення привода. Задирки, перекіс і заїдання слід усунути до складання, щоб нова вилка не працювала з тією самою причиною перевантаження. Перевірте й фіксатори та ущільнення знятої кришки; пошкоджені деталі потребують заміни.

Вилка повинна ставати на місце без підгинання та силового припасування. Дотримуйтеся передбаченого способу кріплення й регулювання привода. Перш ніж остаточно закривати корпус, перевірте переміщення механізму за порядком із керівництва: хід має бути без заклинювання, а вимкнення — повністю звільняти блокування. Надмірне зусилля на керуванні не виправляє помилку підбору. Невідповідна геометрія може залишити часткове зачеплення, прискорити спрацювання поверхонь і спричинити повторне пошкодження вилки.
