Вал нерухомої шестерні додаткової передачі Xingtai 120/220, L-143mm AMG

Вал нерухомої шестерні додаткової передачі Xingtai 120/220 призначений для розміщення та утримання шестерні в механізмі трансмісії. Посадкові поверхні вала визначають положення сполучених деталей, тому їхній стан впливає на появу зайвого люфту й перекосу. Позначення L-143mm означає довжину 143 мм. У назві також збережено позначення AMG.

Будова та ознаки зношення

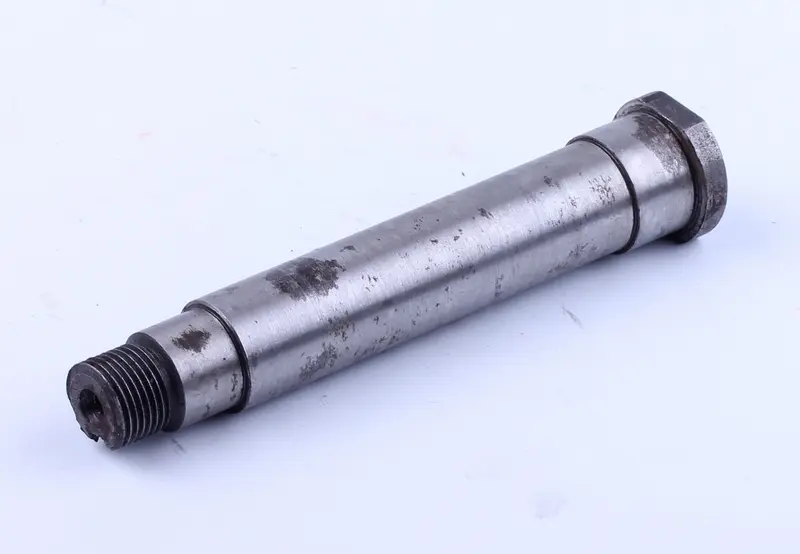

Циліндричний вал має ступінчасту форму: від центральної частини він переходить до ділянок меншого діаметра. Один кінець має зовнішню різьбу, інший — збільшену головку з гранями. Під час підбору враховують не лише загальну довжину, а й розташування переходів, розміри посадок та форму кріплення. Збіг одного розміру не забезпечує правильного розміщення шестерні.

Вал замінюють через зношення посадкових ділянок, глибокі задири, пошкоджену різьбу або деформацію. Відчутний люфт, перекіс чи прокручування деталі в місці, де вона має бути зафіксована, є приводом перевірити з'єднання. Оглядати потрібно і вал, і відповідний отвір: якщо отвір уже розбитий, заміна самого вала не прибере зазор. Ділянки з корозією спочатку очищають, щоб відрізнити поверхневі плями від заглиблень, які порушують посадку.

Як перевірити відповідність

Зіставте з демонтованим валом загальну довжину, діаметри й довжини окремих ступенів, місця переходів та форму торців. Для різьбового кінця звірте діаметр, крок і довжину різьби. Перевірте також головку та поверхню, на яку вона спирається. Посадкові ділянки варто виміряти в кількох місцях: нерівномірне зношення може спотворити результат одного вимірювання.

Різьбу перевіряють різьбоміром або справною відповідною деталлю без примусового закручування. Якщо витки не збігаються, зусилля лише пошкодить з'єднання. Збережіть послідовність шайб, втулок та інших деталей, знятих із вашого механізму, якщо вони там передбачені. Зверніть увагу на відстані між упорами: зміщення ступені може змінити положення шестерні навіть за правильної загальної довжини вала. Коли стара посадка сильно зношена, додатково звіряйтеся зі схемою складання та справними сполученими деталями.

Що врахувати під час заміни

До розбирання зафіксуйте порядок встановлення деталей і напрямок вала. Очистіть посадкові місця та огляньте отвір шестерні, опорні поверхні й кріплення. Деталі з пошкодженнями, що впливають на посадку або фіксацію, замінюють разом із валом. Приберіть забруднення та задирки, які заважають складанню, але не підганяйте отвори чи ступені зніманням матеріалу лише для того, щоб установити невідповідну запчастину.

Під час монтажу дотримуйтеся початкового розташування упорів і кріплення. Не бийте по різьбовому кінцю та не втягуйте вал на місце затягуванням, якщо він не сідає належним чином. Мастило й зусилля затягування мають відповідати вимогам до цього з'єднання. До закриття механізму перевірте посадку, надійність фіксації та вільний рух тих деталей, які повинні рухатися. Невідповідний діаметр, довжина ступені або різьба можуть спричинити люфт, зміщення шестерні та пошкодження сполучених поверхонь.
