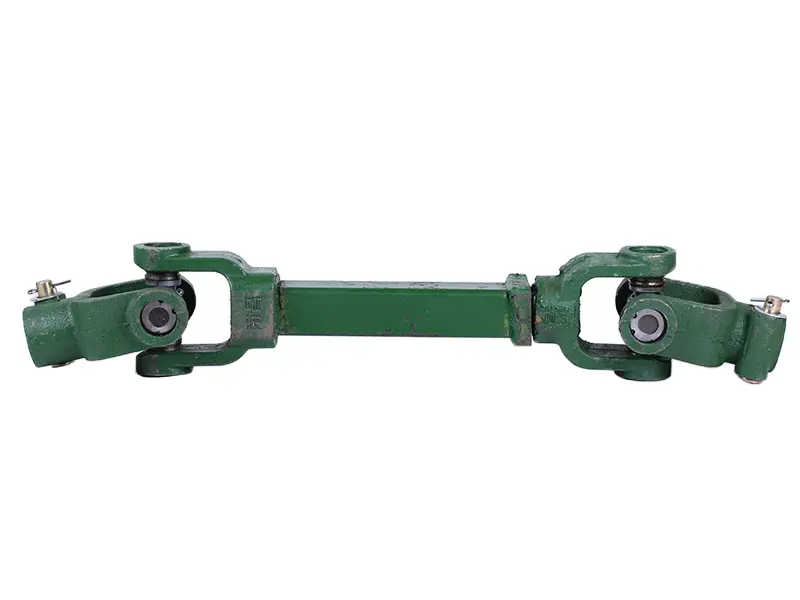

Вал карданний 6×6 шліців, 600 мм, квадратний переріз AMG

Карданний вал 6×6 шліців, 600 мм, із квадратним перерізом передає обертання від ведучого вала до веденого через шарнірні з’єднання. Така конструкція потрібна, коли вали розташовані під кутом один до одного. На кінцях кардана встановлені шарніри з вилками та хрестовинами, між якими розташована центральна частина квадратного профілю. Позначення виробу — AMG.

Як працює кардан

Позначення 6×6 означає по шість шліців на кожному кінцевому з’єднанні. Через шліци передається крутний момент, а хрестовини забезпечують рух вилок під час обертання під кутом. Щоб з’єднання працювало без зайвого люфту, мають збігатися діаметри та профіль шліців. Кріплення кінців також повинні відповідати приєднувальним частинам техніки й утримувати кардан від осьового зміщення.

Причинами заміни стають погнуте тіло вала, пошкоджені вилки, спрацьовані шліци або несправні шарніри. Стук під час зміни навантаження, відчутний люфт, вібрація та нерівномірний рух хрестовини під час ручної перевірки вказують на потребу огляду. Схожі прояви дає зношення суміжних з’єднань, тому варто перевірити також кінці валів, до яких приєднується кардан.

Перевірка розмірів і посадок

Порівняйте новий і знятий кардан за будовою кінцевих з’єднань та квадратним перерізом центральної частини. Порахуйте шліци з обох боків, звірте зовнішній і внутрішній діаметри спряження, форму зубців та глибину посадки. Однакова кількість шліців ще не означає відповідності: інший профіль заважатиме встановленню або залишить зазор, через який зубці швидше спрацьовуватимуть під навантаженням.

Розмір 600 мм порівнюйте з довжиною демонтованої деталі, виміряною між тими самими точками. Перевірте відстань між місцями приєднання на машині та простір для руху шарнірів. Якщо конструкція техніки передбачає зміну взаємного положення з’єднаних частин, кардан повинен зберігати потрібне зачеплення й не торкатися сусідніх деталей. Закоротке з’єднання навантажує краї шліців, а задовгий вал може тиснути вздовж осі на приєднані механізми.

Окремо звірте спосіб фіксації та розташування кріплень на кінцях. На відповідних шліцах техніки не повинно бути значного виробітку, скруглених зубців або слідів прокручування. Новий кардан не усуває зношення іншої половини з’єднання. Пошкоджені фіксатори та спрацьовані суміжні деталі замінюють за результатами огляду, щоб після складання не залишилися люфт і стук.

Монтаж і перший запуск

Зупиніть привод і унеможливте випадковий запуск. Перш ніж знімати кардан, позначте положення з’єднань і взаємну орієнтацію вилок. Видаліть із посадок бруд та старе мастило, перевірте поверхні на задири. Якщо шліци не входять, з’ясуйте причину: забивання ударами може пошкодити зубці та передати ударне навантаження на приєднаний механізм.

Під час встановлення дотримуйтеся орієнтації шарнірів і вимог техніки до кріплення. Переконайтеся, що фіксатори повністю стали на місце, а шарніри рухаються плавно, без заклинювання та зачіпання сусідніх частин. Точки, які потребують мащення, обслуговуйте за регламентом механізму. Поверніть захисні огородження до запуску. Якщо під час пробної роботи виникають вібрація чи стук, зупиніть привод і повторно перевірте посадки, кріплення та положення вала.
