Вал вилки блокування диференціала L-300mm Z16 Foton 244, ДТЗ 244, Jinma 244/264 AMG

Вал вилки блокування диференціала для Foton 244, ДТЗ 244, Jinma 244/264 потрібен для ремонту механізму вмикання блокування. Він бере участь у роботі вилки, яка переводить механізм у потрібне положення. Блокування обмежує різницю в обертанні ведучих коліс і допомагає техніці рухатися, коли одне з них втрачає зчеплення з ґрунтом. Від стану вала та його з’єднань залежить чіткість вмикання й вимикання блокування.

Будова та позначення

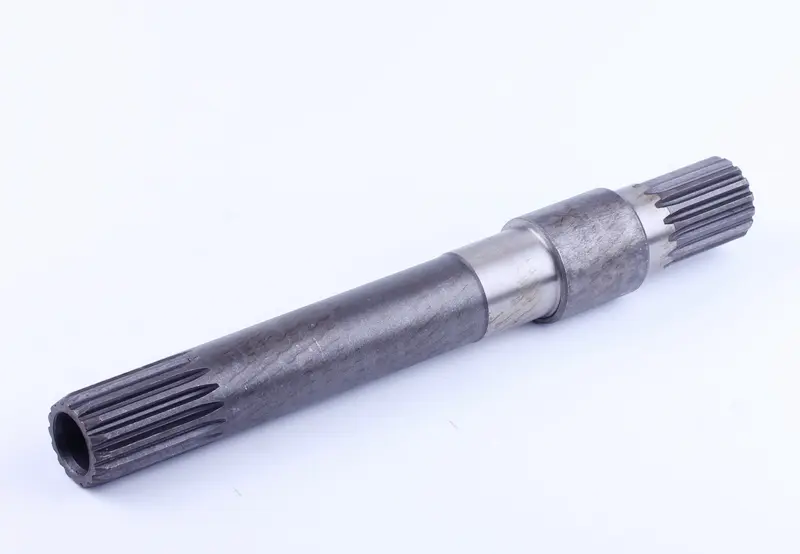

Деталь має ступінчасту циліндричну форму, зовнішні шліци на обох кінцях і гладкі ділянки різного діаметра. На одному торці є осьовий отвір. Під час підбору варто порівнювати всю геометрію зі знятим валом: збіг загальної довжини ще не означає, що уступи та з’єднання займуть правильне положення в механізмі.

L-300mm означає довжину 300 мм. Індекс Z16 слугує додатковим орієнтиром разом із довжиною та будовою деталі. Обидва шліцьові кінці перевіряють окремо: звіряють профіль, кількість шліців, зовнішній діаметр і довжину зони зачеплення. Подібні за формою вали можуть мати різні посадки, тому лише загального вигляду для вибору недостатньо.

Ознаки зношення

Збільшений вільний хід приводу, неповне вмикання блокування, заїдання або складне вимикання — привід перевірити механізм. Причина може бути не лише у валу, тому разом із ним оглядають вилку та сполучені деталі. Заміна вала потрібна, якщо є пошкодження шліців, тріщини, вигин чи значне спрацювання посадкових поверхонь.

Заокруглені грані шліців і розбите з’єднання додають люфту, а задири або деформація можуть перешкоджати руху деталей. До складання слід з’ясувати, що спричинило пошкодження. Перекіс, зношена відповідна деталь або надмірне зусилля під час вмикання механізму, який заїдає, можуть швидко пошкодити й новий вал.

Перевірка сумісності

• Виміряйте загальну довжину та відстані від торців до уступів.
• Зіставте діаметри й довжину гладких посадкових ділянок.
• Перевірте кількість, профіль і розміри шліців на кожному кінці.
• Звірте розташування отворів і спосіб з’єднання з вилкою та іншими деталями механізму.

Для вимірювання обирайте збережені поверхні старого вала, адже спрацьована ділянка може показати хибний розмір. Враховуйте виконання механізму блокування, встановленого на машині. Невідповідна посадка призводить до перекосу, зайвого люфту чи неповного зачеплення. Таку різницю не виправляють сильнішим затягуванням кріплення або запресовуванням із надмірним зусиллям.

Заміна та перевірка

Перед розбиранням техніку надійно фіксують і зупиняють двигун. Доступ до вала відкривають у послідовності, передбаченій для конкретної машини. Положення вилки, з’єднань і фіксаторів позначають до зняття деталей, щоб правильно відновити складання. Оглядають відповідні шліци, опори вала та місця контакту вилки: новий вал не прибере люфт у вже розбитому з’єднанні.

Посадки очищають від забруднень, а мастило й спосіб фіксації добирають за вимогами механізму. Вал вводять без перекосу та ударів по шліцах. Пошкоджені фіксатори й демонтовані ущільнення замінюють відповідно до їхнього стану та вимог складання. Після встановлення перевіряють повний хід приводу, вмикання та вимикання блокування без заїдань. Якщо рух утруднений, знаходять причину опору, а не намагаються подолати його силою важеля.
