Котушка запалювання для бензопили Goodluck 3800 AMG

Котушка запалювання для бензопили Goodluck 3800 AMG

Модуль формує високовольтний імпульс, який підпалює паливну суміш у двотактному двигуні пилки класу 38 см³. Працює він безконтактно: магніти маховика проходять повз осердя, наводять струм в обмотці, а електроніка видає імпульс на свічку в потрібний момент оберту. Окремого регулювання випередження такий вузол не потребує — момент іскри закладено конструктивно, тож під час монтажу залишається витримати правильний проміжок до маховика.

Конструкція

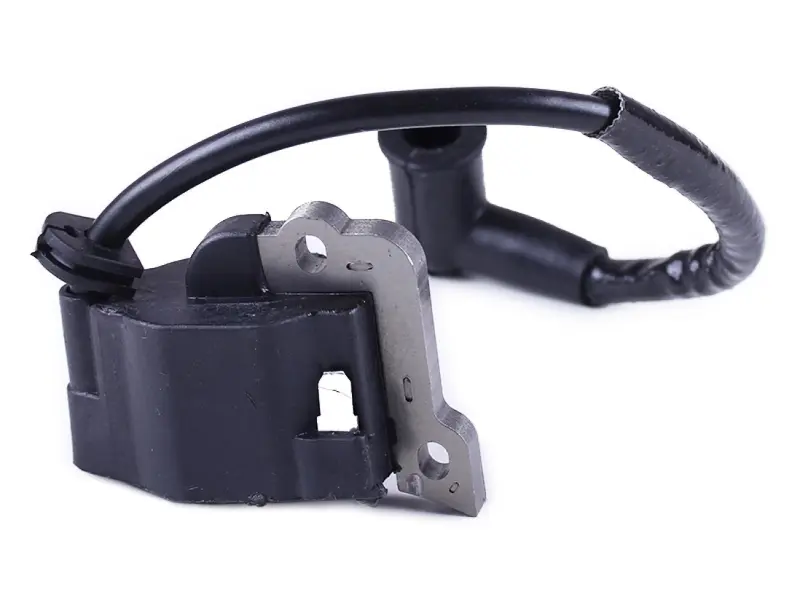

Обмотки залиті компаундом і сховані в чорному корпусі, що витримує вібрацію, нагрів від циліндра та бризки оливи. Осердя набране зі сталевих пластин і має дві монтажні проушини під гвинти кріплення до картера; видовжена форма отворів дає змогу зміщувати модуль і точно виставляти відстань до магнітів. Високовольтний провід виведено суцільним джгутом із гумовим ковпачком свічки, а короткий вивід із клемою під'єднується до дроту вимикача, яким глушать двигун.

Коли потрібна заміна

Несправність цього вузла легко сплутати з проблемами живлення. Характерні ознаки: пилка не заводиться за справної свічки та нормальної подачі суміші, іскра зникає після прогріву, двигун глухне під навантаженням або втрачає оберти. Іноді причина не в самій котушці, а в перетертому високовольтному дроті чи тріснутому ковпачку — але міняють їх разом із модулем, бо провід нерозбірний. Перед покупкою варто перевірити свічку й цілісність дроту вимикача: вони дають схожу картину несправності.

Як підібрати та встановити

Орієнтуйтеся на посадкові розміри: відстань між центрами кріпильних отворів у модулів серії 3800 становить близько 36 мм, а профіль котушки має повторювати вигин під маховик знятої деталі. Порівняйте зі старим модулем довжину високовольтного дроту, тип ковпачка свічки та спосіб під'єднання дроту маси — у пилках цих серій трапляються варіанти і з клемою, і з гвинтовим виводом.

Монтують модуль зі знятою кришкою стартера: маховик повертають магнітами до осердя, закладають між ними тонку пластикову смужку завтовшки 0,2–0,3 мм, притягують гвинти й прибирають шаблон. Завеликий проміжок послаблює іскру та ускладнює запуск, замалий загрожує зачепленням маховика. Після складання перевірте іскру на викрученій свічці та переконайтеся, що дріт вимикача надійно закріплений і не торкається ребер циліндра.

Такий модуль часто беруть у запас разом зі свічкою: нова свічка під час ремонту знімає сумніви щодо причини пропусків іскри й одразу показує результат роботи.
