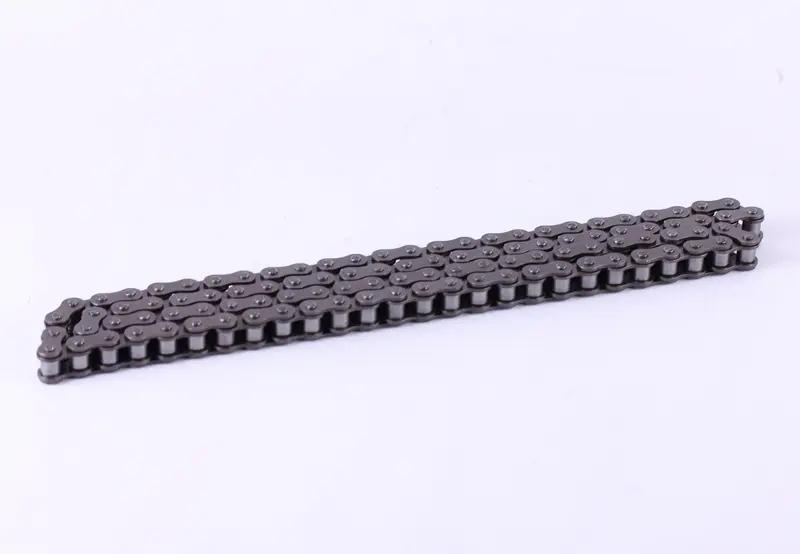

Ланцюг привідний 428H, 102 ланки, підсилений — Alpha, Honda CG125/ML125, Yamaha TT125/RX125

Ланцюг привідний 428H, 102 ланки

Ходовий ланцюг типорозміру 428 у підсиленому виконанні H призначений для трансмісії дорожніх мотоциклів і мопедів робочим об'ємом близько 125 см³. Він передає крутний момент від ведучої зірки на задню й багато в чому визначає, наскільки рівно техніка рушає, тримає тягу на підйомі та розганяється під навантаженням. Довжина 102 ланки відповідає штатній комплектації мотоциклів типу Alpha, а також Honda CG125 і ML125, Yamaha TT125 і RX125.

Розміри та будова

Типорозмір 428 задає крок 12,7 мм (1/2 дюйма), діаметр ролика 8,51 мм, діаметр пальця 4,45 мм і внутрішню ширину між внутрішніми пластинами близько 7,75–7,85 мм. Індекс H означає підсилений варіант: пластини товщі, ніж у базової 428-ї, а зусилля на розрив сягає приблизно 20 600 Н. Конструкція роликова, без сальникових кілець — шарніри відкриті, обертаються легше й обслуговуються простіше, проте потребують регулярного промивання та змащування. Рознімне з'єднання таких ланцюгів виконується замковою ланкою зі скобою, тож монтаж робиться звичайним набором ключів, без пресового інструмента.

Для якої техніки підходить

428H — найпоширеніший розмір приводу для 125-кубових дорожніх мотоциклів, легких ендуро та мопедів із напівавтоматичною коробкою. Його застосовують на Honda CG125 і ML125, Yamaha TT125 і RX125, а також на масових машинах класу Alpha, зібраних за такою самою схемою ланцюгового приводу. Відрізок на 102 ланки — коротка ходова довжина, характерна для компактних маятників і стандартних передавальних пар. Якщо на техніці стояли нестандартні зірки або маятник іншої довжини, кількість ланок може відрізнятися від заводської, і довжину слід добирати за фактичною.

Як дібрати та встановити

Рахуйте ланки на знятому ланцюзі повністю, разом із замковою: 102 ланки — це 102 кроки по 12,7 мм, тобто близько 1295 мм у витягнутому стані. Переконайтеся, що ведуча й задня зірки теж 428-го розміру: у 420-ї за того самого кроку вужчий ролик і внутрішня ширина, у 520-ї інший крок, і зірки під них не підійдуть. Перед установленням очистіть зірки, перевірте посадку ведучої та стан зубців — новий ланцюг на зношеній зірці витягується помітно швидше. Провисання регулюйте за значенням із посібника до конкретної моделі, натягувачі з обох боків маятника виставляйте за однаковими мітками, щоб колесо не повело вбік. Мастило наносьте на прогрітий чистий ланцюг, особливо після миття та їзди мокрою дорогою.

Переваги

• Підсилені пластини серії H — ланцюг спокійніше тримає ривки під час різкого старту, їзди вдвох і з вантажем, довше зберігає початковий крок.
• Зусилля на розрив близько 20 600 Н — є запас міцності для 125-кубових моторів, зокрема доопрацьованих і навантажених високими передавальними числами.
• Відкриті шарніри без сальникових кілець — менші втрати на тертя у приводі, простіше промивання та обслуговування звичайними засобами.
• Готова довжина 102 ланки — за штатних зірок ланцюг стає на місце без розклепування й підганяння кількості ланок.

Привід час міняти, коли ланцюг витягнувся настільки, що натягувачів уже бракує, з'явилися туги́ або закислі ланки, а зубці зірок загострилися й підгинаються. У такому разі ланцюг і обидві зірки варто оновлювати комплектом: зношена зірка швидко з'їдає новий ланцюг, і навпаки. Запасний відрізок 428H на 102 ланки зручно мати під рукою тим, хто їздить щодня та ґрунтовими дорогами, де привід зношується найшвидше.
