Трос зчеплення для мотоблока 178F/186F (6/9 к.с.) AMG-2

Трос зчеплення для мотоблока 178F/186F (6/9 к.с.)

Керувальна тяга для мотоблоків і мотокультиваторів, побудованих на одноциліндрових двигунах повітряного охолодження серій 178F та 186F потужністю 6 і 9 к.с. Через цей трос зусилля з важеля на ручці передається на механізм зчеплення: оператор вижимає важіль — привід розмикається, відпускає — обертання знову йде на редуктор, фрезу та колеса. Саме від стану тяги залежить, наскільки плавно машина рушає, як швидко зупиняється ґрунтофреза і чи тримає мотоблок рівну борозну на розвороті.

Будова та принцип роботи

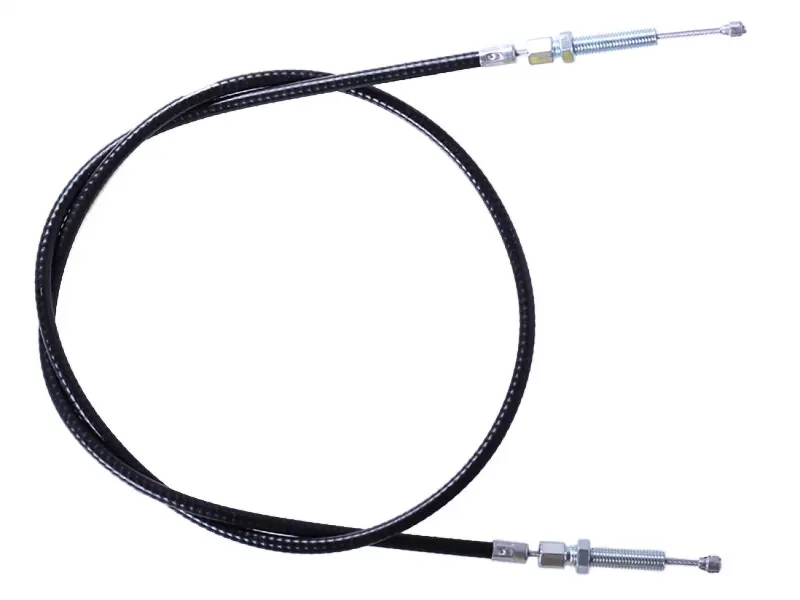

Основа виробу — сталева звита жила, укладена в захисну оболонку-сорочку. З обох боків стоять різьбові наконечники з контргайками, а жила закінчується циліндричними наконечниками-бочечками: один заходить у паз важеля на ручці, другий — у вилку чи коромисло механізму зчеплення. Різьбові частини сідають у кронштейни на кермі та на корпусі редуктора, а контргайки жорстко фіксують обране положення, щоб регулювання не збивалося від вібрації двигуна.

Щільна чорна оболонка закриває жилу від пилу, землі та вологи — а їх під час роботи з фрезою і на сирому ґрунті завжди вистачає. Поки сорочка ціла, а жила всередині змащена, хід залишається легким: важіль не залипає, повертається сам і не вимагає від оператора зайвого зусилля протягом усієї зміни.

Коли час ставити нову тягу

• важіль став тугим, рухається ривками або не повертається у вихідне положення;
• зчеплення веде: мотоблок посмикується і намагається рушити при вижатому важелі;
• привід пробуксовує під навантаженням, хоча диски та пружини справні;
• оболонка перетерта, надламана біля наконечника або втратила форму;
• на жилі біля виходу із сорочки розпушилися й обірвалися окремі дротини;
• регулювальна різьба викручена майже повністю, а вільний хід прибрати так і не вдається;
• жила обірвана — найчастіший сценарій, за якого техніка залишається без керування приводом просто в полі.

Як підібрати під свою машину

Головний параметр при доборі — довжина. На мотоблоках із моторами 178F та 186F трапляються виконання, що різняться загальною довжиною тяги і довжиною сорочки, тому стару деталь варто зняти та обміряти до замовлення: окремо повну довжину разом із наконечниками і окремо довжину оболонки. Другий момент — форма та розмір кінцевиків: вони мають без люфту сідати в паз важеля і у відповідне гніздо на механізмі. Третій — діаметр різьбових втулок під кронштейни ручки та корпуса.

• виміряйте повну довжину знятої тяги та довжину сорочки;
• звірте форму наконечників із посадковими місцями важеля і вилки;
• перевірте, чи входять різьбові частини в кронштейни без доопрацювання;
• оцініть запас різьби: він потрібен для регулювання в міру витягування жили.

Встановлення та регулювання

Тягу прокладають штатною трасою вздовж ручки, без різких зламів і петель — крутий згин одразу збільшує зусилля на важелі та пришвидшує знос. Наконечники заводять у посадкові місця, різьбові втулки ставлять у кронштейни і попередньо затягують контргайки. Далі виставляють вільний хід важеля обертанням регулювальної втулки: зчеплення має повністю розмикатися наприкінці ходу і надійно вмикатися при відпущеному важелі, без пробуксовки під навантаженням. Після налаштування контргайки затягують остаточно і перевіряють роботу на холостих обертах, а потім під навантаженням.

Таку тягу корисно тримати в запасі разом із ремонтним набором сезону: обрив жили завжди стається не вчасно, а заміна займає кілька хвилин і не потребує розбирання редуктора. Час від часу варто подавати в сорочку трохи мастила та підтягувати вільний хід — тоді керування приводом залишається чітким увесь сезон оранки та культивації.
