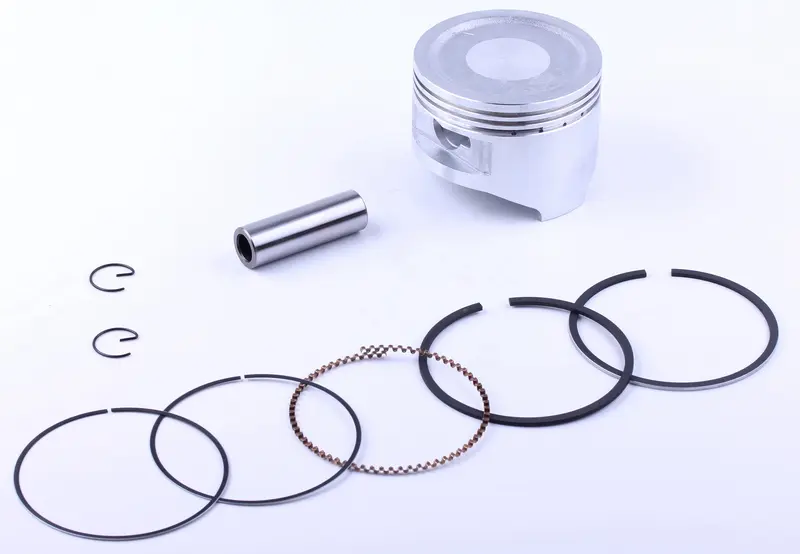

Поршень для мотоблока 190F (13Hp) STD Ø90,00 мм AMG

Поршень для двигуна мотоблока 190F (13Hp), стандартного розміру STD з позначенням діаметра Ø90,00 мм. Працює всередині циліндра: приймає тиск газів під час згоряння палива та через поршневий палець передає зусилля шатуну. Для ремонту циліндро-поршневої групи його добирають за станом циліндра й розмірами демонтованої деталі. Позначення AMG збережене в назві.

Будова та призначення

У верхній частині поршня є кільцеві канавки, нижче розташовані отвори для пальця та спідниця, що спрямовує рух у циліндрі. Компресійні кільця допомагають утримувати тиск над поршнем, а оливознімне кільце регулює кількість оливи на стінці циліндра. Результат ремонту залежить від стану всіх цих поверхонь. Новий поршень зі зношеним циліндром або невідповідними кільцями не відновить належне ущільнення.

Ознаки зношення

Зниження компресії, збільшення витрати оливи, димний вихлоп і стукіт із боку циліндра — приводи перевірити поршневу групу. Самих симптомів недостатньо для висновку про заміну поршня. Після розбирання оглядають днище, спідницю, перемички між кільцевими канавками та отвори для пальця. Глибокі задири, тріщини, розбиті канавки й надмірний люфт пальця вказують на пошкодження, які потрібно усунути. Якщо кільця залягли, перевіряють і поверхні канавок, у яких вони працюють.

Як перевірити відповідність

STD позначає стандартний розмір, без ремонтного збільшення. Тому спершу вимірюють циліндр і з'ясовують, чи не був він розточений, чи немає овальності та значного зношення. Позначення Ø90,00 мм не задає монтажний зазор. Його перевіряють за фактичними розмірами деталей і вимогами ремонтної документації двигуна. Якщо циліндр уже потребує відновлення, встановлення стандартного поршня саме по собі проблему не вирішить.

Порівняйте зі знятим поршнем форму днища, загальну висоту, розташування отвору для пальця, розміри пальця та спосіб його фіксації. Окремо звірте кількість і ширину канавок під кільця. Однаковий діаметр ще не означає повної відповідності: інша висота чи форма днища може порушити геометрію камери згоряння. Кільця мають відповідати канавкам і циліндру, тому розміри перевіряють інструментом, а не лише прикладанням старої та нової деталей.

На що зважати під час монтажу

До складання очищають канавки, оглядають стінку циліндра та перевіряють її зношення. Для кілець контролюють зазори в замках і посадку в канавках. Напрямок установлення поршня й орієнтацію кілець визначають за маркуванням та документацією двигуна. Не розтягуйте кільця понад необхідне й не заштовхуйте поршень у циліндр силою: кільце може зламатися або пошкодити канавку. Поверхні тертя змащують, а кільця стискають відповідним пристроєм.

Разом із поршнем перевіряють палець, його посадку в шатуні та стопорні кільця. Пошкоджені стопори замінюють, а після встановлення переконуються, що вони повністю зайшли в пази. Ущільнення, порушені під час розбирання, також замінюють. Зібраний механізм має прокручуватися без заклинювання. Замалий зазор може спричинити прихоплення поршня після нагрівання, завеликий — стукіт, прорив газів і підвищену витрату оливи. Причину попередніх задирів варто усунути до запуску, щоб нова деталь не зазнала такого самого пошкодження.
