Циліндро-поршнева група для бензопили Goodluck GL4500 Ø43 мм AMG

Циліндро-поршнева група для бензопили Goodluck GL4500 з діаметром 43 мм призначена для заміни зношених циліндра та поршня двигуна. Поршень стискає паливну суміш у циліндрі, а після її займання передає зусилля через шатун на колінчастий вал. Стан стінок циліндра, поршня та кілець впливає на компресію, запуск і здатність двигуна підтримувати оберти під час пиляння.

Що входить до набору

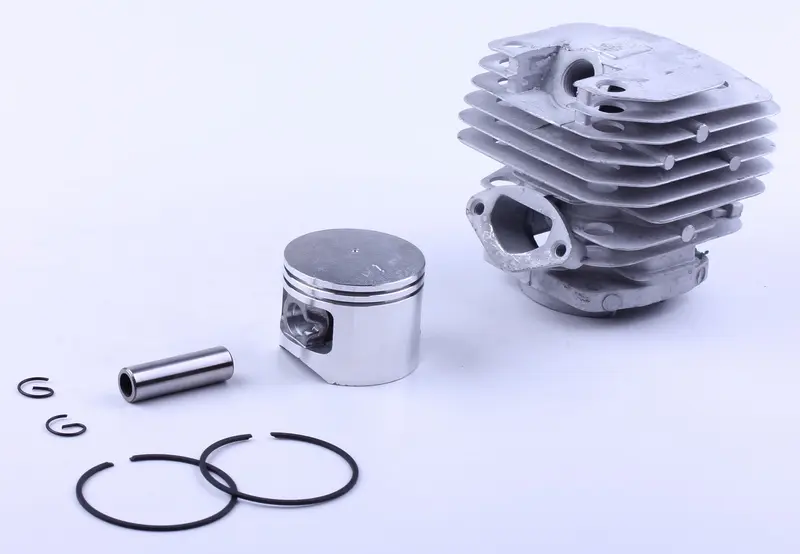

Набір містить циліндр із зовнішніми ребрами охолодження, поршень, два поршневі кільця, поршневий палець і два стопорні кільця пальця. Ребра збільшують поверхню відведення тепла. Поршневі кільця розміщуються в канавках і ущільнюють проміжок між поршнем та стінкою циліндра. Палець з'єднує поршень із шатуном, а стопорні кільця запобігають його осьовому зміщенню. Вікна циліндра забезпечують газообмін, тому їхня форма й розташування мають значення для підбору деталей.

Ознаки зношення

Якщо бензопила важко запускається, втрачає тягу під навантаженням або має знижену компресію, варто перевірити поршневу групу. Ці прояви можуть мати різні причини, тож потребу в заміні визначають після вимірювання компресії та огляду. Задири на стінках циліндра й спідниці поршня, зламані кільця та пошкоджені канавки потребують оцінки стану всієї пари. Новий поршень у циліндрі з глибокими пошкодженнями може не забезпечити потрібного ущільнення.

Типові причини пошкоджень — перегрівання, недостатнє змащування та потрапляння абразивного пилу. Причину попереднього зношення потрібно усунути до встановлення нових деталей, інакше пошкодження можуть повторитися. Під час заміни доречно оглянути голчастий підшипник верхньої головки шатуна, посадку поршневого пальця та поверхні ущільнення. Пошкоджені прокладки замінюють, а уламки кілець та інші сторонні частинки прибирають із доступних порожнин двигуна.

Як перевірити відповідність

Позначення Ø43 вказує на діаметр 43 мм. Для правильного підбору цього розміру недостатньо. Порівняйте зі знятим циліндром отвори кріплення, форму основи, впускне та випускне вікна, а також поверхні приєднання суміжних деталей. У поршня перевіряють висоту, форму днища та спідниці, розташування отвору під палець і канавок для кілець. Окремо звіряють розміри пальця та відповідність кілець. Помилка в цих параметрах може змінити положення поршня, порушити газообмін або зробити складання неможливим.

На що зважати під час монтажу

Посадочні поверхні очищають, захищаючи внутрішні порожнини двигуна від бруду. Поршень установлюють у напрямку, передбаченому конструкцією двигуна, а замки кілець розміщують відповідно до фіксувальних штифтів у канавках. Перед установленням циліндра поверхні тертя змащують оливою, придатною для цього двигуна. Кільця стискають обережно, без перекосу. Якщо циліндр не надягається вільно, причину опору усувають, а не намагаються стягнути деталі кріпленням.

Обидва стопорні кільця пальця мають повністю сісти у свої канавки. Кріплення затягують рівномірно з моментом, установленим документацією двигуна. Після складання перевіряють, чи рухається поршень без заїдання. Неправильно встановлене поршневе кільце може зламатися біля вікна циліндра, а зміщений стопор пальця — пошкодити стінку. Перший запуск і припрацювання проводять за вимогами виробника техніки, перевіряючи з'єднання на відсутність витоків.
