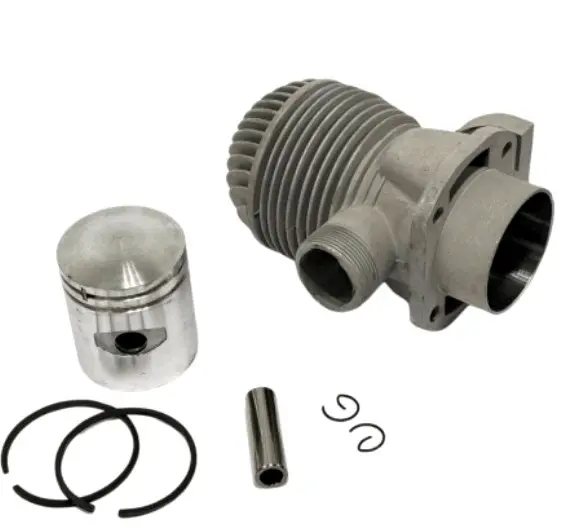

Циліндро-поршнева група для бензопили Дружба, нового зразка

Циліндро-поршнева група для бензопили Дружба нового зразка

Комплект призначений для ремонту двигуна бензопили Дружба, у якому встановлено поршневу групу нового зразка. Його обирають у разі зношення циліндра, поршня та кілець, падіння компресії, зниження потужності, пошкодження поверхні циліндра або поломки поршневого кільця. Заміна сполучених деталей комплектом дає змогу зібрати циліндр і поршень із відповідними кільцями, пальцем та фіксаторами.

Під час роботи двигуна поршень рухається всередині циліндра, а поршневі кільця ущільнюють проміжок між деталями. Палець з’єднує поршень із шатуном, стопорні кільця утримують палець від осьового зміщення. Від стану цієї групи залежать герметичність камери згоряння, компресія та здатність двигуна розвивати необхідну потужність. Ребра циліндра збільшують площу його зовнішньої поверхні та беруть участь у повітряному охолодженні двигуна.

Склад і призначення деталей

• Циліндр утворює напрямну поверхню для руху поршня та містить канали газообміну, впускний патрубок і місце приєднання випускної системи.
• Поршень сприймає тиск газів і передає зусилля на шатун через поршневий палець.
• Поршневі кільця встановлюються в канавки поршня та ущільнюють простір між поршнем і стінкою циліндра.
• Поршневий палець утворює шарнірне з’єднання поршня з головкою шатуна.
• Стопорні кільця встановлюються в канавки бобишок поршня та фіксують палець із двох боків.

Номінальний діаметр поршня для цієї групи становить 48 мм. Проте одного збігу діаметра недостатньо: поршневі групи Дружба існують у виконаннях старого та нового зразка, а варіанти поршневого пальця можуть відрізнятися. Перед замовленням потрібно визначити тип установленої групи та зіставити демонтовані деталі з новою запчастиною.

Що перевірити під час підбору

Порівняйте діаметр і висоту поршня, діаметр і довжину пальця, товщину та кількість кілець. На циліндрі перевірте форму монтажного фланця, відстань між кріпильними отворами, розташування впускного патрубка та випускного з’єднання. Також мають збігатися посадка циліндра на картер і конфігурація місць приєднання карбюратора та глушника. Позначення «нового зразка» є обов’язковим критерієм вибору, оскільки сама назва бензопили не визначає виконання встановленого двигуна.

Повну заміну групи зазвичай виконують, коли зношення охопило не лише кільця, а й поверхню циліндра або поршень. Такий ремонт доречний за наявності задирів, механічних пошкоджень, помітного вироблення сполучених поверхонь або після діагностування недостатньої компресії. До розбирання варто виключити несправності систем живлення та запалювання, адже подібне зниження потужності не завжди пов’язане з поршневою частиною двигуна.

Рекомендації щодо встановлення

Монтаж потребує часткового розбирання бензопили та точного дотримання положення поршня. Після зняття попереднього циліндра порожнину картера закривають чистою серветкою, щоб усередину не потрапили частинки нагару та сторонні предмети. Сполучені поверхні очищають обережно, не залишаючи подряпин і вм’ятин. Окремо перевіряють стан прокладки між циліндром і картером, кріплення, шатуна та посадкових канавок.

Поршень установлюють у передбаченій для двигуна орієнтації, суміщають отвори поршня й головки шатуна, після чого монтують палець. Обидва стопорні кільця мають повністю увійти у свої канавки. Поршневі кільця встановлюють без надмірного розтягування та розташовують відносно стопорів у канавках поршня. Перед надяганням циліндра його нижню внутрішню поверхню змащують тонким шаром мастила, кільця обережно стискають і послідовно заводять у приймальну частину циліндра.

Ця поршнева група підходить для відновлення бензопили Дружба лише за умови збігу виконання нового зразка та всіх приєднувальних параметрів. Ретельне порівняння з демонтованими деталями до початку ремонту допомагає уникнути помилки під час підбору та правильно підготувати двигун до складання.
