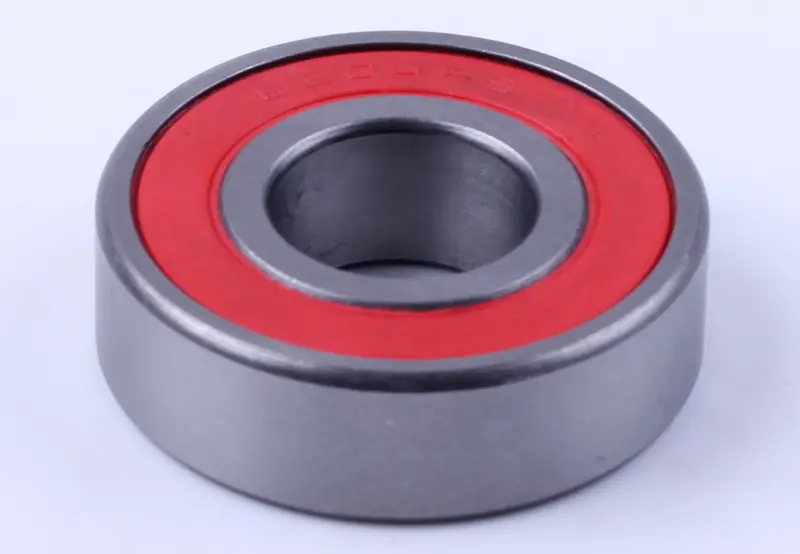

Підшипник колінвала 6204-2RS 20×47×14 мм (Honda TACT, Suzuki AD) AMG-5

Підшипник колінвала 6204-2RS розміром 20×47×14 мм слугує опорою колінчастого вала двигуна. У переліку застосування зазначені Honda TACT і Suzuki AD. Він утримує вал у посадковому місці та забезпечує обертання з малим тертям. Справна опора потрібна для рівної роботи колінвала й збереження поверхонь, з якими контактують кільця підшипника.

Будова та розміри

6204 — позначення типорозміру кулькового підшипника. Внутрішній діаметр становить 20 мм, зовнішній — 47 мм, ширина — 14 мм. Позначення 2RS означає ущільнення з обох боків. Для колінвала має значення не лише розмір: закрите виконання повинно відповідати конструкції двигуна та способу змащування його опор.

Внутрішнє кільце сідає на шийку колінвала, а зовнішнє — у гніздо картера. Кульки між кільцями передають навантаження та дають валу обертатися. Бічні ущільнення закривають проміжок між кільцями. Підшипники однакових габаритів, але з різним виконанням ущільнень не варто вважати взаємозамінними без перевірки вимог конкретного двигуна.

Ознаки зношення

Опори колінвала перевіряють, коли з'являється гул, відчутний люфт або нерівномірне обертання. Під час розбирання звертають увагу на сліди перегрівання, пошкоджені ущільнення та заїдання знятого підшипника. Причиною зношення можуть бути забруднення, порушення змащування чи помилки попереднього монтажу. Сам звук двигуна ще не вказує на конкретний підшипник: разом з ним оглядають шийки вала й посадкові місця картера.

Як перевірити відповідність

• Зіставте повне маркування старого підшипника, включно із суфіксами, та перевірте внутрішній і зовнішній діаметри й ширину.
• З'ясуйте, яке виконання ущільнень потрібне та як у цьому двигуні змащується опора колінвала.
• Звірте точне позначення двигуна й сторону встановлення з каталогом деталей або ремонтною документацією.
• Перевірте вимоги до внутрішнього зазору: однакове позначення 6204 саме по собі цього параметра не підтверджує.

Окремої уваги потребують посадки, на яких залишилися сліди прокручування кілець. Якщо шийка вала зношена або гніздо картера розбите, заміни самого підшипника недостатньо. Невідповідна посадка може спричинити перегрівання, зміщення кілець і повторну появу люфту. Помилка у ширині здатна порушити взаємне розташування деталей після складання.

Монтаж і перевірка

Під час розбирання запам'ятовують порядок дистанційних і стопорних деталей, якщо вони є в конструкції. Посадкові поверхні очищають, перевіряють на задири та пошкодження. Поруч варто оглянути сальники колінвала й другу опору. Пошкоджені сальники замінюють, щоб не залишати несправне ущільнення біля нового підшипника. Після демонтажу із передаванням зусилля через кульки старий підшипник повторно не використовують.

Підшипник встановлюють рівно, без перекосу, за допомогою відповідної оправки. Для посадки на вал зусилля прикладають до внутрішнього кільця, для посадки в картер — до зовнішнього. Тиск через кульки може пошкодити доріжки кочення ще до запуску двигуна. Не знімайте ущільнення лише для того, щоб відтворити вигляд старої деталі: потрібне виконання визначають під час підбору. Після складання перевіряють, чи вільно обертається колінвал і чи немає заїдань, дотримуючись порядку контролю для відповідного двигуна.
