Підшипники вентилятора мотоблока 6201 180N, пара AMG-3

Підшипники 6201 для вентилятора мотоблока 180N утримують обертовий вал в опорах, зменшують тертя та забезпечують рівне обертання вентилятора. Пара призначена для заміни підшипників цього механізму. Коли опори зношуються, вал отримує зайву свободу переміщення: виникають люфт, гул і вібрація, а крильчатка може почати зачіпати сусідні деталі.

Будова та ознаки зношення

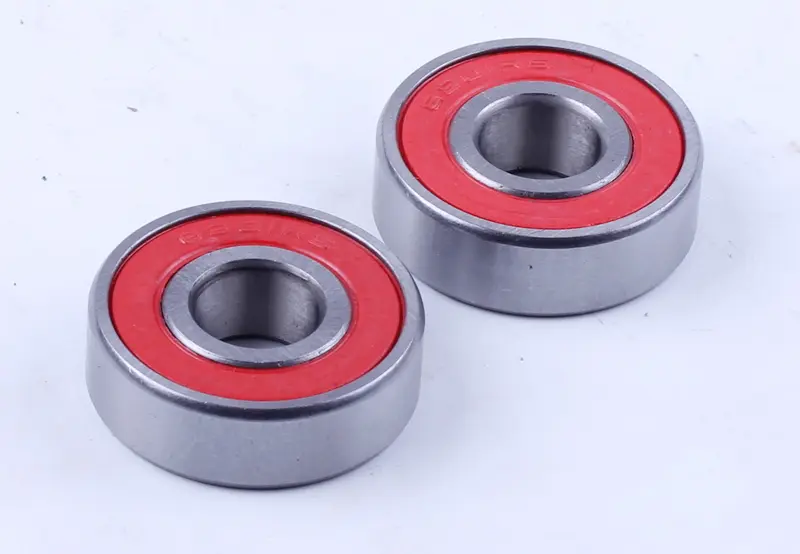

Кожен підшипник має внутрішнє й зовнішнє кільця, посадочний отвір по центру та червоні кільцеві вставки, що закривають торці. Внутрішнє кільце сідає на вал, зовнішнє — у корпус опори. Стан цих поверхонь безпосередньо впливає на результат заміни: новий підшипник не прибере хитання, якщо вал зношений або отвір у корпусі вже розбитий.

Перевірка потрібна, коли з боку вентилятора посилюється шум, відчувається поперечний люфт вала або під час обертання рукою є заїдання й нерівний хід. Двигун при цьому має бути зупинений, а випадковий запуск — унеможливлений. Разом з опорами перевіряють кріплення вентилятора та зазор між крильчаткою і кожухом: сторонній звук може виникати й через їхній контакт.

Як підібрати пару

Зіставте позначення 6201 із маркуванням знятого підшипника. Враховуйте весь напис, зокрема додаткові літери та цифри, якщо вони є. Виміряйте діаметр отвору, зовнішній діаметр і ширину, порівняйте закриття торців. Однаковий отвір ще не означає, що деталь стане на місце: невідповідна ширина або зовнішня посадка завадить правильно зібрати та зафіксувати опору.

Перевірте обидва старі підшипники окремо. Їхні розміри й позначення мають відповідати обраній заміні. Під час розбирання запам’ятайте розташування дистанційних втулок, шайб і стопорних деталей. Вони визначають положення частин опори, тому змінювати їхній порядок або підкладати довільні шайби для усунення люфту не слід.

На що зважати під час встановлення

Спочатку очистьте місце навколо опор, щоб бруд не потрапив на поверхні сполучення. Для демонтажу використовуйте відповідний знімач або прес, бережіть вал і корпус від пошкоджень. Після зняття огляньте посадочні місця: задирки, корозія та сліди прокручування кілець потребують уваги до встановлення нових деталей. Також перевірте доступні ущільнення, стопорні кільця й дистанційні втулки; пошкоджені супутні деталі замінюють.

Зусилля запресовування прикладають до кільця, яке сідає з натягом. Для встановлення на вал навантажують внутрішнє кільце, для встановлення в корпус — зовнішнє. Монтажне зусилля не повинно проходити через тіла кочення. Не бийте по вставках на торцях і не допускайте перекосу: так можна пошкодити підшипник ще до першого запуску. Відкривати закриття для додавання мастила без відповідної вимоги до обслуговування не потрібно.

Зібраний вентилятор має обертатися вільно, без заїдання та зачіпання крильчатки за навколишні деталі. Перевірте фіксацію вала, а під час пробного запуску зверніть увагу на шум і вібрацію. Якщо вони залишилися, зупиніть двигун та з’ясуйте причину. Робота з перекошеним підшипником або пошкодженою посадкою швидко зношує нові опори й може закінчитися заклинюванням вентилятора.
