Магнето (маховик) для бензопили Goodluck GL 4500/5200, металеві собачки AMG

Магнето для бензопил Goodluck GL 4500/5200 — маховик із металевими собачками стартера. Деталь стоїть на колінчастому валу з боку ручного запуску та працює разом із котушкою запалювання. Під час обертання магнітна система маховика бере участь у формуванні імпульсу для іскри, а лопаті спрямовують повітря для охолодження двигуна. Собачки зчіплюються з механізмом стартера й передають зусилля під час запуску.

Будова та ознаки пошкодження

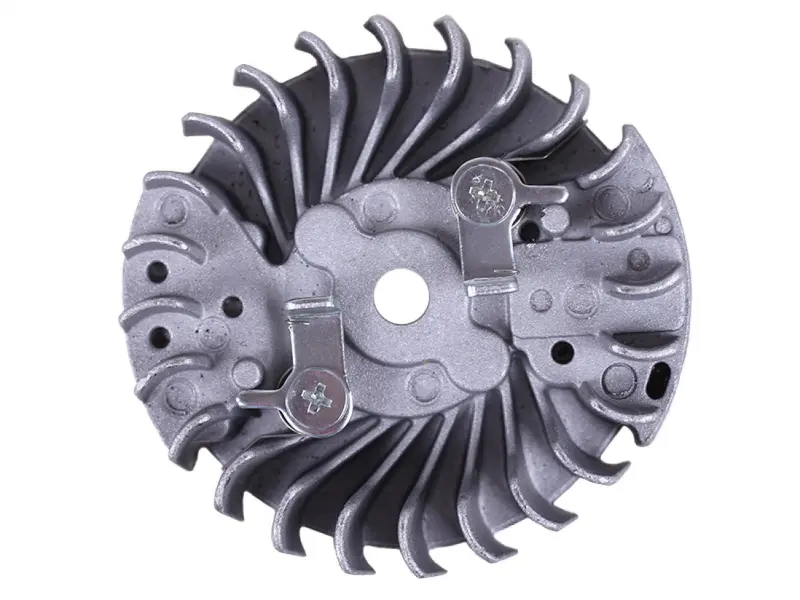

Маховик має вигнуті лопаті по колу, центральний посадковий отвір і дві металеві собачки, закріплені гвинтами на лицьовому боці. Для правильної роботи потрібна відповідність посадки валу та геометрії зачеплення зі стартером. Самого збігу зовнішніх обрисів недостатньо. У собачок поступово зношуються крайки зачепів, а послаблені кріплення можуть заважати їхньому нормальному руху.

Оглянути деталь варто, якщо стартер прослизає, зачіпається через раз або з боку маховика з’явилися сліди тертя об нерухомі частини. Причинами заміни також бувають тріщини, деформація та зламані лопаті. Пошкоджений маховик може обертатися з биттям, а руйнування лопатей порушує обдування. Водночас сама відсутність іскри не означає, що потрібно міняти саме маховик: спочатку визначають причину несправності, щоб не замінювати справну деталь.

Як перевірити відповідність

Зіставте зі знятим маховиком діаметр і профіль посадкового отвору, місце під шпонку, загальну висоту та зовнішній діаметр. Перевірте, де розташовані собачки, яку форму мають їхні зачепи та як вони взаємодіють із відповідними виступами стартера. Зверніть увагу на лопаті й інші частини, що виступають: у зібраному механізмі вони не повинні торкатися кожуха. Назва моделі допомагає звузити вибір, але не замінює перевірки посадки та механізму зачеплення.

Заміна та перевірка після складання

До розбирання двигун зупиняють, дають йому охолонути та унеможливлюють випадковий запуск. Знявши стартер і потрібні захисні деталі, оглядають кріплення маховика. Для демонтажу використовують відповідний знімач, не спираючись на лопаті та не збиваючи їх ударами. Це допомагає зберегти посадкові поверхні й уникнути додаткових пошкоджень. Після зняття очищують посадку та перевіряють стан шпонки й пазів на валу та маховику.

Під час установлення суміщають посадку і шпонку, а кріплення затягують із зусиллям, установленим для двигуна. Пошкоджену шпонку або непридатні кріпильні деталі замінюють. Разом із маховиком доцільно оглянути відповідну частину стартера: зношені виступи можуть спричиняти прослизання навіть із новими собачками. Перевіряють їхній вільний рух і повернення, а зазор до котушки запалювання виставляють за інструкцією пилки. Після складання маховик має обертатися без тертя об кожух, а стартер — надійно входити в зачеплення. Невідповідна посадка здатна порушити положення маховика; помилка у формі зачепів призводить до зривів запуску та швидкого зношування контактних поверхонь.
