Поршневі кільця 4T CB/CG Ø63,00 мм (150/175cc 1,00) AMG

Поршневі кільця 4T CB/CG Ø63,00 мм (150/175cc 1,00) AMG призначені для циліндро-поршневої групи чотиритактного двигуна. Вони працюють у канавках поршня: компресійні кільця стримують прорив газів у картер, а оливознімні прибирають надлишок оливи зі стінки циліндра. Стан кілець впливає на компресію, витрату оливи та здатність двигуна працювати під навантаженням.

Як працюють кільця

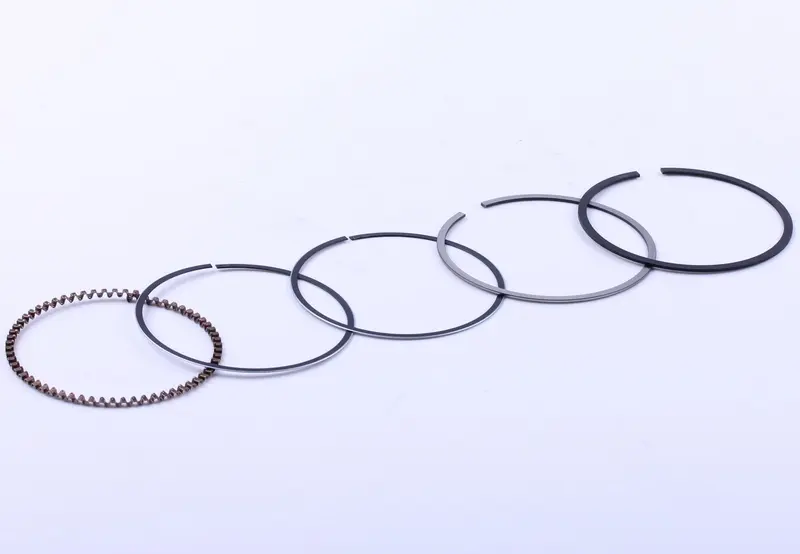

Кожне кільце має розріз із зазором між кінцями — замок. Така форма дозволяє стиснути кільце під час монтажу й залишає місце для теплового розширення. Компресійні кільця розміщуються у верхніх канавках. Складене оливознімне кільце утворюють два тонкі диски та хвилястий розширювач між ними. Кожна частина має своє місце, тому порядок встановлення потрібно зберігати.

Приводом перевірити поршневі кільця є підвищена витрата оливи, сизий вихлоп, погіршення тяги та складний запуск. Кільця можуть зношуватися, ламатися або втрачати рухливість через нагар у канавках. Проте ці ознаки не вказують лише на кільця: під час розбирання потрібно оцінити стан поршня та циліндра. Якщо канавки зношені, а на стінці циліндра є глибокі пошкодження, самою заміною кілець проблему не усунути.

Підбір до поршня та циліндра

Ø63,00 мм звіряють із фактичним розміром циліндра та поршнем, який у ньому працює. Назви двигуна або робочого об'єму недостатньо, особливо після попереднього ремонту поршневої групи. Вимірювати лише зовнішній діаметр вільного кільця некоректно: поза циліндром його кінці розходяться, тому такий вимір не визначає посадку.

• Порівняйте товщину й профіль кожного кільця з канавкою, для якої воно призначене.
• Звірте радіальну ширину кільця та глибину канавки, щоб після монтажу воно могло вільно рухатися.
• Перевірте будову оливознімного кільця й розташування його частин за знятими деталями.
• Виміряйте зазор у замку кільця, вставленого в циліндр, і бічний зазор у канавці; допустимі значення беріть із ремонтної документації двигуна.

Що врахувати під час заміни

Очистьте поршневі канавки від нагару та перевірте отвори для відведення оливи. Огляньте краї канавок, перемички поршня й поверхню циліндра. Тріщини, задири та значне зношення потребують усунення до складання, інакше нові кільця не забезпечать належного ущільнення. Окремо оцініть прокладки з'єднань, які розбирали: пошкоджені та ті, що не передбачають повторного використання, слід замінити.

Встановлюйте кільця відповідним пристосуванням, не розводячи кінці надмірно та не скручуючи їх. Дотримуйтеся порядку канавок, а за наявності маркування — зазначеної орієнтації. Кінці розширювача оливознімного кільця мають стикуватися без перекриття. Розташуйте замки за схемою складання двигуна, змастіть деталі та стисніть кільця, вводячи поршень у циліндр. Якщо поршень упирається, перевірте посадку кілець замість того, щоб тиснути сильніше.

Замалий зазор у замку може спричинити змикання кінців після нагрівання та пошкодження циліндра. Завеликий зазор погіршує ущільнення. Невідповідна товщина кільця призводить до заклинювання в канавці або надмірного люфту. Точний підбір, чисті канавки та перевірка рухливості кілець допомагають уникнути повторного розбирання через помилки монтажу.
