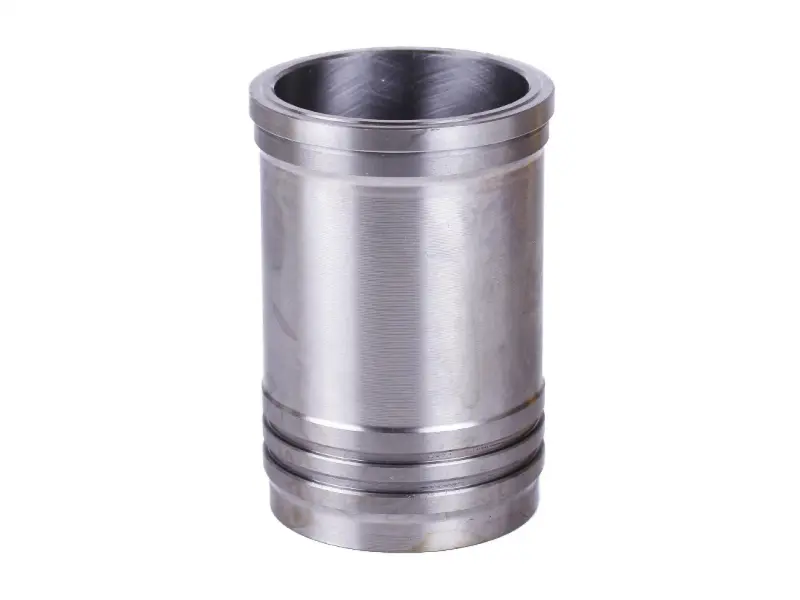

Гільза циліндра мотоблока 180N (9 к.с., Ø80,00 мм) AMG-2

Гільза циліндра для двигуна мотоблока 180N із позначенням потужності 9 к.с. та діаметром Ø80,00 мм, AMG-2. Вона встановлюється в блок і утворює поверхню, вздовж якої рухається поршень із кільцями. Від стану стінки циліндра залежать утримання компресії, витрата оливи та робота поршневої групи. Зношену гільзу замінюють, коли пошкодження або зміна геометрії заважають кільцям належно ущільнювати циліндр.

Будова та ознаки зношення

Гільза має порожнистий циліндричний корпус, виступний бурт угорі та кільцеві проточки на зовнішній поверхні внизу. Для встановлення мають значення і розміри корпусу, і форма посадкових ділянок. Верхній торець повинен зайняти передбачене конструкцією положення відносно блока, тому лише однаковий діаметр ще не означає, що деталі взаємозамінні.

Стан циліндра варто перевірити, якщо двигун важко запускається, втрачає компресію, споживає більше оливи або гази посилено прориваються в картер. Такі симптоми не визначають несправність однозначно: потребу в заміні підтверджують оглядом і вимірюваннями після розбирання. На гільзі шукають задири, тріщини та помітну сходинку біля межі ходу кілець. Окремо перевіряють овальність і конусність, які неможливо надійно оцінити лише оглядом поверхні.

Як перевірити відповідність

• Зіставте позначення двигуна та розмір циліндра з поршневою групою, яку плануєте встановлювати.
• Порівняйте загальну довжину, зовнішні посадкові діаметри, висоту й діаметр бурта зі знятою гільзою та посадковим місцем у блоці.
• Перевірте розташування, кількість і профіль зовнішніх проточок: відмінності можуть завадити правильній посадці.
• Виміряйте робочий діаметр і поршень, щоб визначити зазор відповідно до ремонтних вимог двигуна.

Позначення Ø80,00 мм слугує орієнтиром для вибору розмірної групи. Воно не замінює контролю фактичного зазору між поршнем і стінкою. Стару гільзу вимірюють на різній висоті та в кількох напрямках, адже зношення буває нерівномірним. Для поршневих кілець перевіряють відповідність циліндру й канавкам поршня, а також потрібні зазори.

Що врахувати під час заміни

Після демонтажу очищають посадкові поверхні блока й оглядають ділянку, на яку спирається бурт. Бруд, корозія або пошкодження опори можуть спричинити перекіс. Гільзу встановлюють відповідним пристосуванням, уникаючи ударів по кромках. Спосіб посадки та положення верхнього торця звіряють із документацією двигуна. Невідповідність розмірів не виправляють довільним сточуванням бурта чи випадковими прокладками.

Разом із гільзою перевіряють стан поршня та кілець. Прокладки, пошкоджені під час розбирання, і передбачені конструкцією ущільнення замінюють за потреби. Після встановлення контролюють внутрішній діаметр і робочі зазори, оскільки посадка в блок може змінити геометрію гільзи. Замалий зазор створює ризик задирів і прихоплення поршня, завеликий погіршує компресію та збільшує витрату оливи. Помилка у виборі бурта або посадкової частини здатна порушити прилягання й герметичність з'єднань, тому перевірку завершують до остаточного складання.
