Зірка ГРМ на розподільний вал Alpha/Activ/Delta AMG-3

Зірка ГРМ на розподільний вал Alpha/Activ/Delta AMG-3 передає обертання від ланцюга газорозподільного механізму до розподільного вала. Завдяки узгодженій роботі приводу клапани відкриваються й закриваються у потрібний момент. Під час заміни потрібно перевірити посадку, зачеплення зубців із ланцюгом і правильність установлення фаз газорозподілу.

Будова деталі

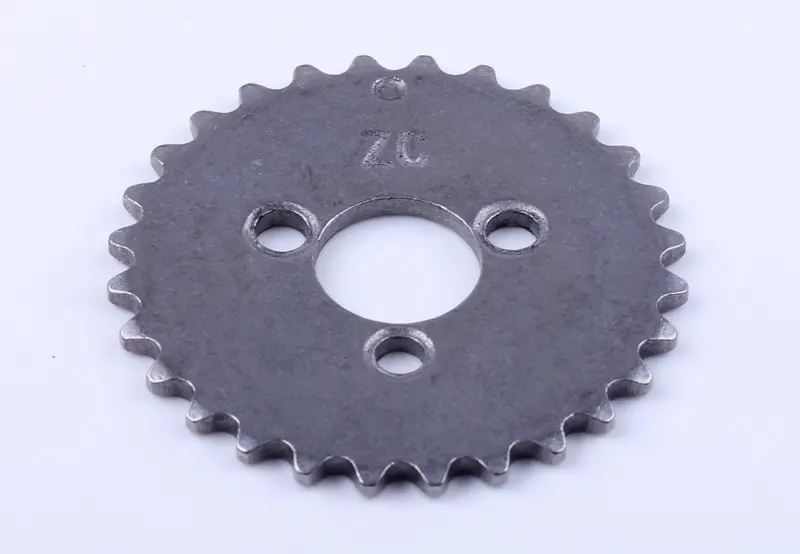

Це плаский зубчастий диск із центральним отвором і трьома отворами кріплення навколо нього. Зовнішній зубчастий вінець працює з ланцюгом, а кріплення з’єднує зірку з розподільним валом. Для підбору мають значення форма посадки та взаємне розташування отворів: близькі за загальним виглядом зірки можуть по-різному ставати на вал.

На диску є невелика кругла позначка. Під час складання установчі орієнтири звіряють із настановою для конкретного двигуна. Не можна довільно обирати точку, з якою суміщатиметься позначка. Навіть коли кріпильні отвори збігаються, положення зірки відносно ланцюга та валів потрібно перевірити за правилами встановлення фаз.

Ознаки зношення

Зірку замінюють, якщо зубці мають відколи чи значне спрацювання, диск деформований, з’явилися тріщини або пошкоджені отвори кріплення. Загострені й нерівномірно зношені зубці погіршують зачеплення з ланцюгом. Сторонній шум у приводі ГРМ є приводом для огляду, проте не вказує однозначно на цю деталь: потрібно також перевірити ланцюг, напрямні та натягувач.

Зношений ланцюг прискорює спрацювання зубців нової зірки. Недостатнє натягнення додає ударних навантажень, тому під час ремонту оцінюють стан усього ланцюгового приводу ГРМ. Якщо суміжні деталі вже потребують заміни, встановлення лише нової зірки не усуне причину проблеми та може скоротити строк її роботи.

Як перевірити відповідність

• Порахуйте зубці та зіставте їхній профіль із демонтованою зіркою й установленим ланцюгом.
• Звірте центральний отвір, кількість і діаметр кріпильних отворів, а також відстані між ними.
• Порівняйте товщину диска та положення вінця відносно посадкової поверхні, щоб ланцюг ішов без перекосу.
• Перевірте розташування установчих орієнтирів щодо кріплення відповідно до конструкції двигуна.

Основою для порівняння є знята деталь і посадка на розподільному валу. Назва техніки звужує пошук, але не замінює перевірки геометрії. Правильно підібрана зірка встановлюється без перероблення отворів і примусового зміщення. Якщо зубці не відповідають ланцюгу, регулювання натягу цього не виправить.

Заміна та контроль складання

Перш ніж знімати зірку, двигун виставляють за установчими мітками згідно з його настановою, а ланцюг утримують від падіння всередину двигуна. Після демонтажу перевіряють посадкову поверхню розподільного вала та стан кріплення. Нову зірку встановлюють із дотриманням фаз; порядок затягування й момент для кріплення беруть із документації двигуна.

Далі натягувач переводять у робоче положення за інструкцією, обережно прокручують колінчастий вал вручну та знову звіряють мітки. Якщо відчувається упор або заклинювання, обертання припиняють і перевіряють монтаж. Зміщення на зуб порушує фази, може ускладнити запуск і спричинити нестійку роботу. У деяких двигунах така помилка призводить до зіткнення клапанів із поршнем, тому запуск виконують лише після перевірки вільного обертання та правильного положення приводу.
