Звезда ГРМ на распредвал Alpha/Activ/Delta AMG-3

Звезда ГРМ на распредвал Alpha/Activ/Delta AMG-3 передаёт вращение от цепи газораспределительного механизма к распределительному валу. От согласованной работы этого привода зависит своевременное открытие и закрытие клапанов. При замене важны не только совпадение крепления, но и правильное зацепление с цепью и установка фаз газораспределения.

Конструкция и назначение

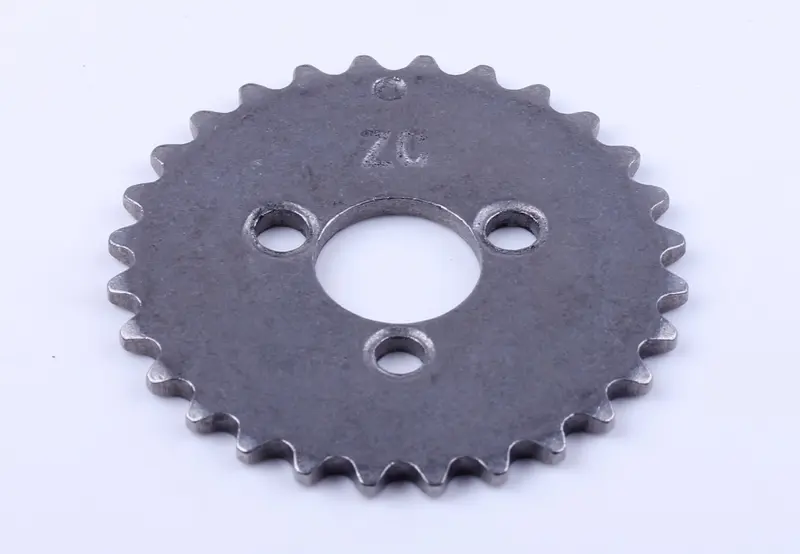

Деталь выполнена в форме плоского зубчатого диска с центральным отверстием и тремя отверстиями крепления вокруг него. Зубья по наружному краю входят в зацепление с цепью, а крепление связывает звезду с распредвалом. Центральное отверстие, расположение крепёжных отверстий и положение зубчатого венца нужно сверять со снятой звездой: внешне близкие детали могут различаться посадкой.

На диске есть небольшая круглая отметка. При сборке расположение установочных ориентиров сверяют с руководством конкретного двигателя. Произвольное совмещение отметки с удобным ориентиром не заменяет проверку фаз: даже при совпадающих отверстиях звезда должна занимать правильное положение относительно цепи и валов.

Когда требуется замена

Основания для замены — сколы зубьев, заметная выработка их рабочих поверхностей, деформация диска, трещины или повреждение крепёжных отверстий. Заострённые и неравномерно изношенные зубья хуже взаимодействуют с цепью. Шум со стороны привода ГРМ тоже требует проверки, но сам по себе не доказывает неисправность звезды: рядом следует осмотреть цепь, направляющие и натяжитель.

Изношенная цепь ускоряет выработку зубьев, а нарушение натяжения создаёт дополнительные ударные нагрузки. Поэтому новую звезду не стоит рассматривать отдельно от состояния цепного привода. Если сопряжённые детали уже изношены, замена одной звезды не устранит причину шума и может привести к быстрому повторному износу.

Что сверить при подборе

• Число и профиль зубьев, а также соответствие установленной цепи ГРМ.
• Диаметр центрального отверстия, количество, диаметр и взаимное расположение отверстий крепления.
• Толщину диска и положение венца относительно посадочной поверхности, чтобы сохранить линию цепи.
• Расположение установочных ориентиров относительно крепления и требования конкретного двигателя.

Сравнивать следует со снятой деталью и конструкцией двигателя. Совпадение названия техники помогает сузить выбор, но не заменяет проверку посадки и геометрии. Звезда должна крепиться без перекоса и доработки отверстий; неподходящий профиль зубьев нельзя компенсировать регулировкой натяжения цепи.

Особенности установки

До снятия звезды выставляют двигатель по установочным меткам согласно его руководству и удерживают цепь от падения внутрь двигателя. После демонтажа осматривают посадочную поверхность распредвала и крепёж. Новую деталь устанавливают с соблюдением фаз, а крепление затягивают в порядке и с моментом, предусмотренными для этого двигателя.

После сборки приводят натяжитель в рабочее положение по инструкции, осторожно проворачивают коленвал вручную и повторно проверяют совпадение меток. При упоре или закусывании вращение прекращают и проверяют сборку. Ошибка на зуб нарушает фазы, может затруднить запуск и вызвать перебои; в некоторых двигателях она способна привести к контакту клапанов с поршнем. Запускать двигатель следует после проверки свободного вращения и правильности установки.
