Замок запалювання для мотоблока 190N/195N (12/15Hp) AMG-3

Замок запалювання для мотоблока 190N/195N (12/15Hp) AMG-3 — перемикач із ключем, який керує ввімкненням обладнання та запуском відповідно до схеми техніки. Коли водій повертає ключ, замок перемикає контакти й передає команди підключеним пристроям. Сам він не утворює іскру. Під час заміни потрібно зберегти передбачену виробником послідовність увімкнення, щоб керування мотоблоком працювало належним чином.

Будова та ознаки несправності

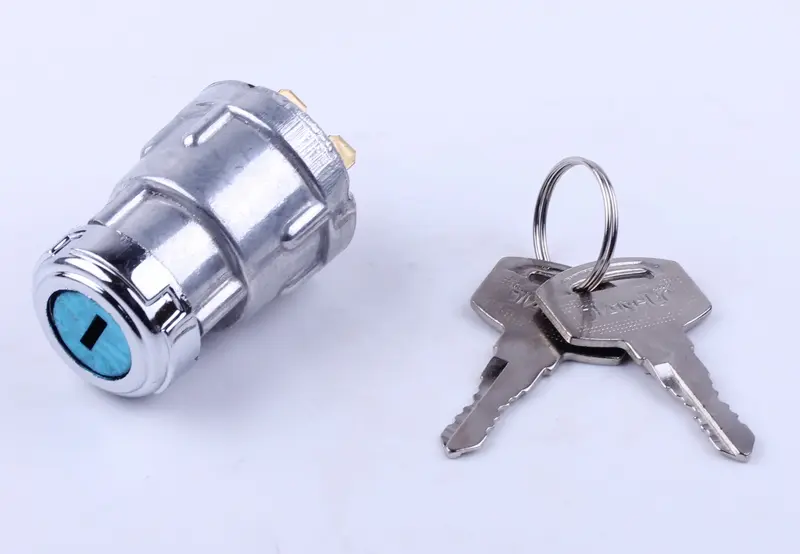

Корпус замка циліндричний, зі ступінчастою формою. Спереду розташована прорізь для ключа, зі зворотного боку — контактні виводи. В одному корпусі поєднані механізм повороту ключа та контактна частина. Тому під час вибору перевіряють і посадку в панелі, і порядок перемикання контактів. Зовнішня подібність двох замків сама по собі не означає, що вони однаково працюватимуть із проводкою мотоблока.

Замок потребує перевірки, якщо ключ заїдає, має надмірний люфт, положення перестали чітко фіксуватися або ввімкнення зникає від легкого руху ключа. Причиною бувають зношення механізму, бруд у прорізі чи пошкодження контактної частини. Нестабільна робота також можлива через ослаблені наконечники проводів, тому їх варто оглянути разом із кріпленням корпусу. Потемнілі виводи та сліди нагрівання — привід перевірити з’єднання, щоб після заміни проблема не повторилася.

Як підібрати заміну

Зіставте зі знятим замком діаметр посадкової частини, довжину корпусу за панеллю, форму упору та спосіб кріплення. Правильно встановлений корпус не має хитатися або повертатися слідом за ключем. Позаду панелі повинно залишатися місце для виводів і проводів без притискання до сусідніх деталей. Перевірте й доступ до прорізі: кожух та інші органи керування не повинні заважати вставляти ключ і користуватися ним.

Далі порівняйте кількість, форму й розташування виводів, позначення біля них, положення ключа та наявність повернення з пускового положення у старого замка. Призначення контактів звіряють зі схемою мотоблока. За потреби перевіряють, які контакти замикаються під час повороту ключа. Однакове розташування клем не підтверджує однакового порядку їхньої роботи. Невідповідний замок може не вмикати запуск, неправильно керувати підключеними пристроями або залишати живлення після вимкнення.

Монтаж і контроль роботи

Заміну виконують на зупиненому двигуні з відключеним живленням. Перш ніж знімати проводи, зафіксуйте їхнє розташування та позначте кожен наконечник. Після від’єднання проводки звільніть кріплення, вийміть старий замок і огляньте отвір у панелі. Поруч із місцем встановлення перевірте ізоляцію, наконечники та захисні ковпачки. Пошкоджені з’єднувачі замінюють разом із замком, щоб усунути ненадійний контакт у місці підключення.

Зафіксуйте новий корпус без надмірного затягування та під’єднайте проводи за перевіреною схемою. Укладіть їх так, щоб вони не натягувалися на клемах і не терлися об край панелі. Після відновлення живлення перевірте всі положення ключа, роботу підключених пристроїв і вимкнення керування. Якщо механізм передбачає повернення ключа після запуску, воно має відбуватися вільно. Заїдання ключа, рух корпусу в отворі або неправильна робота перемикача потребують перевірки кріплення й підключення до подальшої експлуатації.
