Кошик зчеплення в зборі CBF150 HONGJU

Кошик зчеплення в зборі CBF150 HONGJU

Вузол призначений для зчеплення мотоциклів сімейства CBF150 та бере участь у передаванні крутного моменту від двигуна до коробки передач. Зчеплення дає змогу тимчасово роз’єднувати двигун і трансмісію під час перемикання передач або зупинки, а після відпускання важеля знову передавати тягу. Справний стан кошика, пакета дисків і натискного механізму безпосередньо впливає на плавність початку руху, чіткість перемикань та передбачувану реакцію мотоцикла на відкривання газу.

Призначення та будова

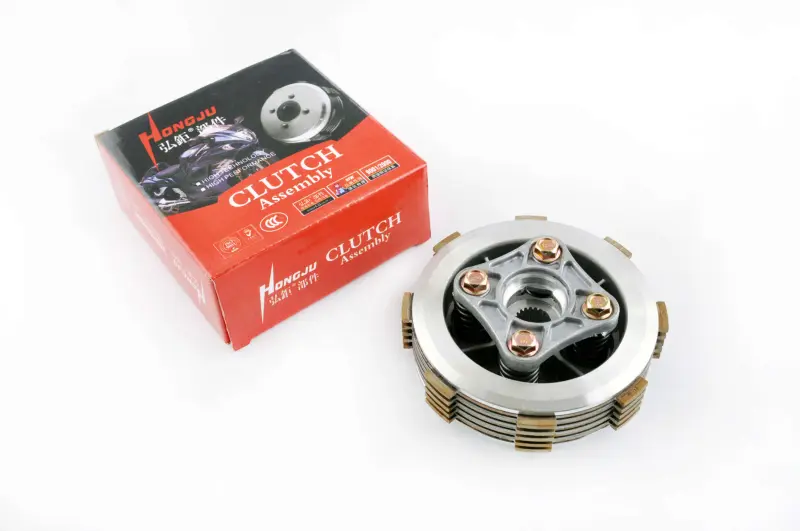

Конструкція являє собою зібраний багатодисковий механізм. Вона містить пакет почергово розташованих дисків, центральну маточину зі шліцьовим отвором, натискну частину та чотири точки кріплення пружинного механізму. У ввімкненому стані натискна частина притискає диски один до одного, завдяки чому обертання передається через зчеплення. Після натискання на важіль притискання послаблюється, диски можуть обертатися окремо, а потік потужності між двигуном і коробкою передач тимчасово переривається.

Заміна вузла може знадобитися в разі пробуксовування під навантаженням, ривків під час рушання, неповного роз’єднання зчеплення, стороннього шуму або виявленого після розбирання зношення деталей. Такі ознаки не завжди вказують лише на кошик: перед ремонтом потрібно також перевірити регулювання привода, стан троса, дисків, пружин, натискної частини та суміжних компонентів. Комплексна діагностика допомагає замінити саме несправну деталь і не залишити причину неполадки всередині механізму.

Як правильно підібрати

Позначення CBF150 є основним орієнтиром, проте одного збігу робочого об’єму двигуна недостатньо. У різних версіях мотоциклів і двигунів можуть застосовуватися відмінні деталі зчеплення. Перед замовленням порівняйте демонтований вузол із запропонованим за загальною формою, зовнішнім діаметром, висотою, конфігурацією центральних шліців, кількістю та розташуванням кріплень, числом дисків і формою їхніх виступів. Якщо збереглися технічні дані двигуна або посібник із ремонту конкретної модифікації, використовуйте їх для остаточної перевірки.

• Модельне призначення: CBF150.
• Тип деталі: зібраний вузол багатодискового зчеплення.
• Бренд: HONGJU.
• Розташування: усередині механізму зчеплення двигуна мотоцикла.
• Критичні точки порівняння: центральні шліци, габарити, кріплення та конфігурація пакета дисків.

Під час зіставлення зі старою деталлю звертайте увагу не лише на зовнішній контур. Відмінність профілю шліців або висоти пакета може перешкодити правильній посадці та роботі натискного механізму, навіть коли деталі мають схожий вигляд. Не варто переносити сумісність між CBF150, CB150, XR150 та іншими близькими позначеннями без перевірки конкретного двигуна: подібна назва моделі сама по собі не підтверджує взаємозамінність.

Установлення та перевірка після ремонту

Монтаж виконують після зняття кришки зчеплення та демонтажу попереднього вузла в порядку, передбаченому посібником із ремонту мотоцикла. До складання потрібно оглянути посадкові поверхні, вал, привод вимикання та інші суміжні компоненти. Деталі з вираженими канавками, люфтом, деформацією або слідами перегрівання потребують окремої оцінки. Різьбові з’єднання затягують у визначеній послідовності та з моментом, установленим виробником двигуна; довільне затягування може спричинити перекіс натискної частини.

Після встановлення регулюють вільний хід привода зчеплення та перевіряють, чи повністю механізм роз’єднується і вмикається. Першу перевірку проводять без різких навантажень: передачі мають вмикатися передбачувано, мотоцикл не повинен намагатися рухатися з повністю натиснутим важелем, а під час розгону оберти двигуна не мають зростати без відповідного прискорення. Кошик зчеплення CBF150 HONGJU підходить для планового ремонту або відновлення розібраного механізму за умови точного збігу виконання з демонтованою деталлю.
