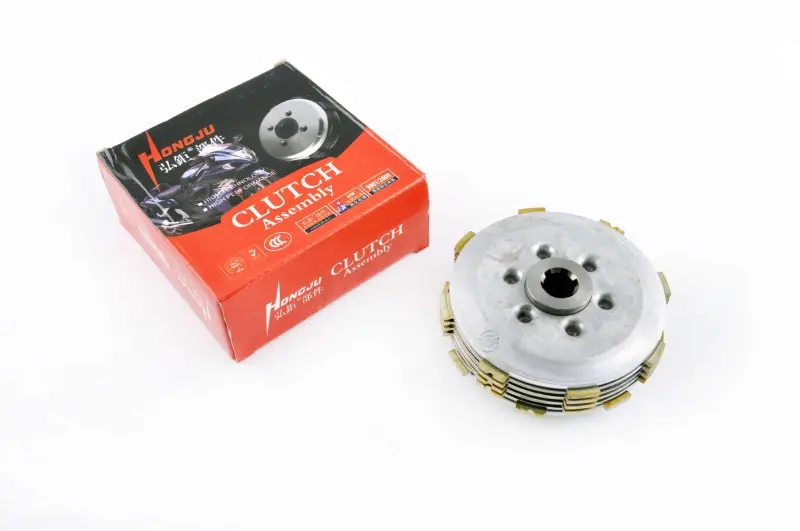

Кошик зчеплення в зборі BAJAJ100 HONGJU

Кошик зчеплення в зборі BAJAJ100 HONGJU

Кошик зчеплення HONGJU призначений для ремонту мотоциклетного зчеплення з позначенням сумісності BAJAJ100. Деталь бере участь у передаванні крутного моменту від двигуна до коробки передач і водночас дає змогу короткочасно роз’єднувати їх під час перемикання передач та зупинки. Виконання в зборі доречне, коли зношений або пошкоджений не один диск, а декілька пов’язаних деталей зчеплення й встановлення окремих компонентів не забезпечує комплексного відновлення механізму.

Призначення та конструкція

Вузол має кругле компонування з центральним шліцьовим отвором, притискною частиною та зібраним пакетом дисків, що чергуються. У ввімкненому стані диски притискаються один до одного та передають обертання. Коли водій натискає важіль зчеплення, притискання послаблюється, завдяки чому двигун і трансмісія тимчасово роз’єднуються. Від стану контактних поверхонь, правильного розташування деталей і налаштування приводу залежить повнота вмикання та вимикання зчеплення.

Заміна кошика може знадобитися після розбирання двигуна, якщо виявлено зношення посадкових поверхонь, пошкодження шліців, деформацію деталей, сліди перегрівання або надмірний люфт. Підставою для діагностики також є пробуксовування під навантаженням, ривки на початку руху, ускладнене перемикання чи неповне роз’єднання зчеплення. Такі прояви можуть бути пов’язані й із регулюванням приводу або станом інших компонентів, тому рішення про заміну приймають після огляду розібраного механізму.

Як перевірити сумісність

Позначення BAJAJ100 потрібно враховувати разом із конструкцією конкретного двигуна: у мотоциклів однакового робочого об’єму модифікації зчеплення можуть відрізнятися. До встановлення порівняйте новий кошик зі знятою деталлю за головними посадковими ознаками:

• центральне з’єднання — форма та кількість шліців мають відповідати валу і старому кошику;
• загальні розміри — перевірте зовнішній діаметр, висоту зібраного пакета та глибину посадки;
• розташування отворів — їхня кількість і взаємне положення мають збігатися;
• пакет дисків — зіставте кількість, послідовність і профіль дисків зі знятим комплектом;
• притискна частина — порівняйте її форму та точки взаємодії з механізмом вимикання зчеплення;
• двигун і модифікація — врахуйте повну назву моделі мотоцикла, рік виконання та конструкцію встановленого мотора.

Встановлення та перевірка після ремонту

Монтаж виконують на очищені й справні посадкові поверхні. Перед складанням потрібно перевірити вал, механізм вимикання, кріплення та суміжні деталі: значне зношення сусідніх компонентів здатне погіршити роботу навіть нового кошика. Пакет встановлюють в орієнтації, передбаченій конструкцією двигуна, а кріплення затягують рівномірно з моментом, зазначеним у сервісних даних конкретної моделі. Не можна силоміць з’єднувати шліци, отвори або деталі, що не збігаються.

Після складання регулюють вільний хід приводу зчеплення та перевіряють, чи повністю механізм вмикається і роз’єднується. Першу перевірку проводять без різкого навантаження: важіль має рухатися передбачувано, передачі — вмикатися без надмірного зусилля, а на початку руху не повинно бути вираженого пробуксовування чи ривків. Якщо розміри або посадкові ознаки старого кошика відрізняються, деталь не встановлюють до уточнення модифікації. HONGJU BAJAJ100 підходить для ремонту лише за повного конструктивного збігу зі штатним зчепленням мотоцикла.
