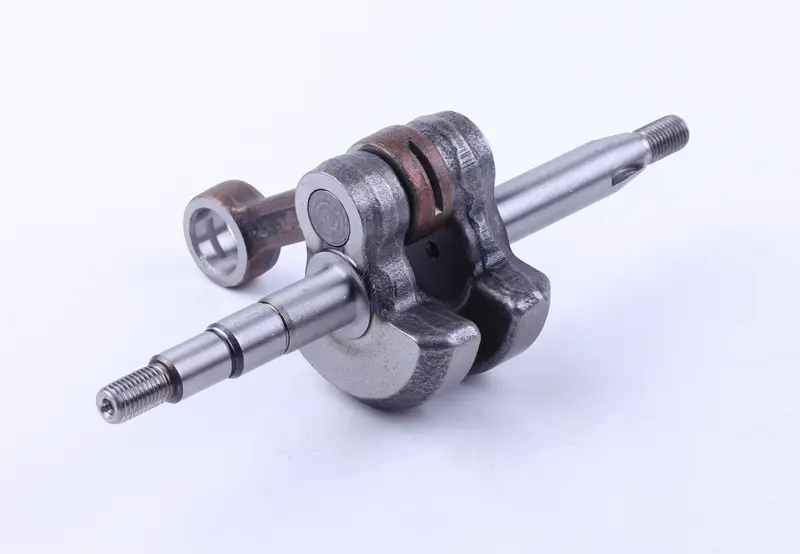

Колінвал для бензопили Partner P350 AMG

Колінвал для бензопили Partner P350 передає зусилля від поршня через шатун і перетворює зворотно-поступальний рух на обертання. Справний вал забезпечує правильний рух поршня та роботу механізму без зайвого навантаження на підшипники. Потреба в заміні виникає через деформацію, пошкодження посадкових поверхонь чи різьби, а також зношення з'єднання шатуна з кривошипом, коли деталі вже не можуть працювати з належними зазорами.

Будова та ознаки несправності

Конструкція складається з двох щік із противагами, ступінчастих кінців вала та шатуна, з'єднаного з кривошипом. Кінці мають різьбу, а верхня головка шатуна з'єднується з поршнем за допомогою пальця. Посадкові ділянки й уступи визначають розташування суміжних деталей. Тому під час добору потрібно порівнювати не лише загальні обриси колінвала, а й кожну поверхню, на яку встановлюються підшипники, ущільнення та зовнішні деталі двигуна.

Металевий стукіт у картері, посилена вібрація, заїдання під час прокручування та відчутний радіальний люфт нижньої головки шатуна — приводи перевірити кривошипний механізм. Такі симптоми можуть виникати й через корінні підшипники, тож рішення про заміну приймають після огляду. На розібраному двигуні перевіряють шийки, різьбу, плавність руху шатуна, биття, задири та сліди перегрівання. Бічний рух шатуна й радіальний люфт — різні види переміщення; допустимі зазори звіряють із ремонтною документацією двигуна.

Як перевірити відповідність

Порівняйте зі знятим колінвалом загальну довжину, діаметри та розташування посадкових ділянок, форму кінців і різьбу. Окремої уваги потребують відстань між щоками, розміри верхньої головки шатуна та її відповідність поршневому пальцю. Зіставте місця кріплення маховика й приводу зчеплення, а також пази та уступи, якщо вони є на старому валу. Навіть невідповідність однієї посадки може завадити складанню, спричинити перекіс або перевантажити підшипники. Зовнішня схожість не замінює перевірки цих ділянок.

Що врахувати під час установлення

Заміна потребує розбирання двигуна, доступу до опор колінвала та від'єднання поршня від шатуна. Поки механізм розібраний, огляньте корінні підшипники, сальники, поршневий палець і підшипник верхньої головки шатуна. Зношені суміжні деталі варто замінити одночасно, а пошкоджені під час розбирання ущільнення не використовувати повторно. Якщо причиною несправності стало перегрівання чи недостатнє змащування, спочатку усуньте її: новий колінвал також може постраждати за тих самих умов.

Монтуйте вал відповідними пристосуваннями, дотримуючись послідовності складання з ремонтної документації пилки. Удари по різьбових кінцях і передавання монтажного зусилля через шатун можуть пошкодити з'єднання та порушити співвісність. Очистьте посадкові поверхні, а з'єднання, що працюють із тертям, змастіть за вимогами двигуна. Після складання перевірте, чи вільно обертається механізм, чи правильно розташований шатун і чи герметичний картер. Заїдання потрібно усунути до запуску: перекошені підшипники швидко зношуються, а пошкоджений сальник порушує герметичність і роботу двигуна.
