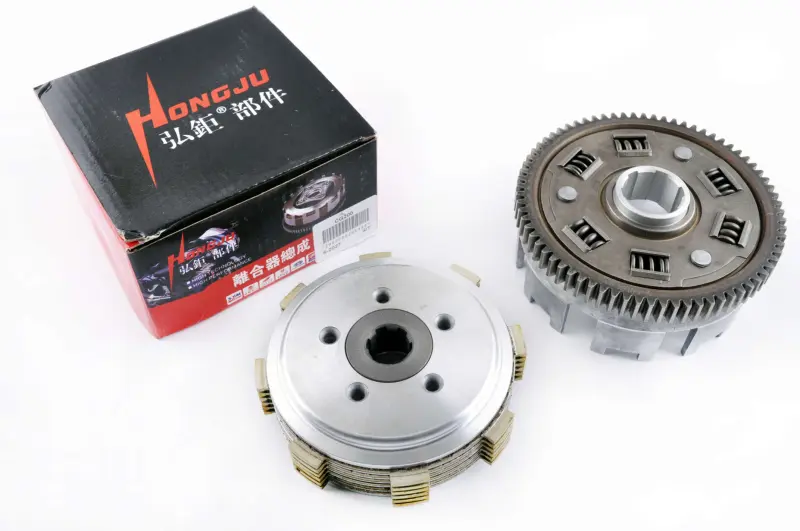

Кошик зчеплення в зборі 4T CG200 HONGJU mod. B

Кошик зчеплення в зборі 4T CG200 HONGJU mod. B

Кошик зчеплення HONGJU призначений для чотиритактних мотоциклетних двигунів сімейства 167FML/CG200. Це зібрана багатокомпонентна деталь, яка розташовується між первинною передачею та коробкою передач і бере участь у з'єднанні або роз'єднанні двигуна й трансмісії. Виконання mod. B потрібно враховувати як обов'язковий критерій добору: зовні подібну версію mod. A не варто автоматично вважати взаємозамінною.

Призначення та конструкція

Коли зчеплення ввімкнене, пакет дисків стискається пружинами, завдяки чому крутний момент передається від колінчастого вала до коробки передач. Після натискання важеля тиск на диски зменшується, зв'язок між двигуном і трансмісією розмикається, що дає змогу рушити з місця, зупинитися з увімкненим мотором або перемкнути передачу. Кошик утримує складові пакета в потрібному положенні та взаємодіє з первинним приводом через зовнішню зубчасту частину.

Конструкція містить зовнішній кошик із зубчастим вінцем, внутрішню частину, пакет почергово встановлених дисків, центральні посадкові ділянки та пружинні компоненти. Покупець отримує саме зібраний кошик зчеплення, а не окремий фрикційний диск чи набір розрізнених пластин. Такий формат доречний під час ремонту, коли зношено кілька пов'язаних деталей, а заміна лише дисків не усуває ривки, неповне вимкнення або сторонній шум.

Коли потрібна заміна

Перевірити кошик варто за наявності пробуксовування під час розгону, затримки передавання тяги на колесо, ривків на початку руху, ускладненого вимкнення зчеплення чи нерівномірної роботи привода. Під час розбирання оцінюють стан пазів, якими рухаються виступи дисків: глибоке спрацювання та виразні сходинки можуть заважати пакету вільно стискатися й розходитися. Разом із кошиком перевіряють диски, пружини, центральну частину, механізм вимкнення та регулювання привода, адже подібні ознаки виникають не лише через кошик.

Як перевірити сумісність

Позначення CG200 і 167FML визначають основний напрям добору, проте одного робочого об'єму мотоцикла недостатньо. На техніці однакової кубатури можуть застосовуватися різні виконання зчеплення. Перед установленням потрібно зіставити нову деталь зі знятим механізмом і вимогами посібника з ремонту конкретного двигуна.

• Тип двигуна: чотиритактний двигун сімейства CG200 із позначенням 167FML.
• Виконання: потрібна версія mod. B; версія mod. A є окремою модифікацією.
• Посадка: порівнюють форму та діаметр центральних посадкових ділянок, шліцьове з'єднання і загальну висоту обох деталей.
• Привод: перевіряють діаметр, кількість і профіль зубців зовнішнього вінця, а також розташування шайб, втулок та фіксаторів.
• Пакет зчеплення: зіставляють кількість, порядок і розміри дисків зі знятим комплектом та схемою двигуна.

Рекомендації щодо встановлення

Монтаж виконують на охололому двигуні після зняття кришки зчеплення та розбирання механізму в послідовності, передбаченій посібником для конкретної моделі. Розташування дистанційних шайб, втулок і стопорних деталей зручно зафіксувати під час демонтажу, щоб зберегти правильний порядок складання. Перед монтажем очищують посадкові поверхні, оглядають механізм вимкнення та переконуються, що в картері не залишилися продукти спрацювання.

Кріплення затягують із визначеним виробником моментом і рівномірно, без перекосу натискної частини. Після складання регулюють вільний хід привода зчеплення за посібником мотоцикла та спочатку перевіряють перемикання передач без навантаження. Кошик HONGJU mod. B підходить для відновлення зчеплення CG200 лише після збігу виконання, посадкових розмірів і зубчастого привода зі штатною деталлю.
