Комутатор запалювання Delta (YZ) VDK

Комутатор запалювання Delta (YZ) VDK керує моментом подавання імпульсу на котушку запалювання. Разом із датчиком і котушкою він забезпечує утворення іскри в потрібний момент. Блок замінюють, коли перевірка підтвердила його несправність. Правильно підібраний комутатор дає змогу відновити роботу запалювання, якщо причина перебоїв міститься саме в ньому, тому підбір починають із перевірки системи та зіставлення зі знятою деталлю.

Будова та приєднання

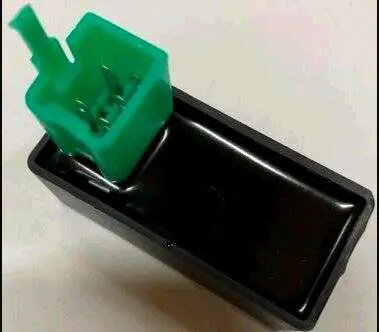

Комутатор має чорний прямокутний корпус і зелений роз’єм із виступом фіксатора. Для встановлення мають значення форма колодки проводки, розташування контактів і місце у штатному кріпленні. Колодка повинна входити без перекосу й надійно триматися на защіпці. Самого збігу кольору роз’єму чи форми корпусу недостатньо для підбору: блоки з подібним зовнішнім виглядом можуть відрізнятися призначенням виводів.

Ознаки несправності

Комутатор перевіряють, коли зникає іскра, двигун важко запускається, працює з перебоями або глухне після прогрівання. Проте жодна з цих ознак окремо не доводить несправність блока. Причиною також бувають пошкоджені дроти, ненадійний контакт у колодці, свічка, котушка або датчик запалювання. Перевірка пов’язаних із комутатором компонентів допомагає уникнути заміни справної деталі та повторної появи тієї самої проблеми.

Приводом для огляду є також потрапляння води в роз’єм, перегрівання, пошкодження корпусу чи помилкове підключення проводів. Окиснені або потемнілі контакти та ослаблена колодка потребують уваги одночасно з блоком. Якщо контакти в колодці проводки вже не тримаються належним чином, з’єднання відновлюють або колодку замінюють. Новий комутатор не усуне перебої, спричинені пошкодженим роз’ємом.

Як підібрати заміну

Зіставте позначення на старому блоці, кількість і розташування контактів, напрямні роз’єму та спосіб кріплення. За схемою конкретного мопеда перевірте призначення виводів і тип живлення комутатора. Колір проводів використовуйте лише як допоміжну ознаку: після попередніх ремонтів проводка могла змінитися. Переконайтеся, що корпус стає на відведене місце, а джгут дістає до роз’єму без натягу. Підключення навмання з переставлянням проводів може пошкодити блок та інші компоненти запалювання.

Заміна блока

Вимкніть запалювання та знеструмте техніку відповідно до її схеми. Запам’ятайте або зафіксуйте положення старого комутатора й прокладання проводів. Відпустіть защіпку та від’єднайте колодку, тримаючи її за корпус, а не за дроти. Огляньте контакти й ізоляцію біля місця кріплення, приберіть вологу та забруднення. Закріпіть новий блок штатним способом і приєднайте колодку до спрацювання фіксатора. Джгут не повинен торкатися гарячих частин двигуна, затискатися кріпленням або тертися об гострі краї.

Після встановлення перевірте запуск і рівномірність роботи двигуна, зокрема після прогрівання. Якщо несправність залишилася, потрібна подальша перевірка живлення, з’єднань і сигналів запалювання. Невідповідний комутатор може спричинити відсутність іскри, перебої або неправильний момент запалювання. Навіть щільне з’єднання колодки не компенсує помилки у виборі типу блока чи призначенні його контактів.
