Колінвал Suzuki AD50 (SEE) VDK

Колінвал Suzuki AD50 (SEE) VDK призначений для заміни колінчастого вала двигуна скутера. Через шатун він сприймає зусилля від поршня та перетворює його зворотно-поступальний рух на обертання. Стан вала, його опор і з’єднання з шатуном впливає на рівномірність роботи двигуна та правильне розташування деталей під навантаженням.

Будова та ознаки зношення

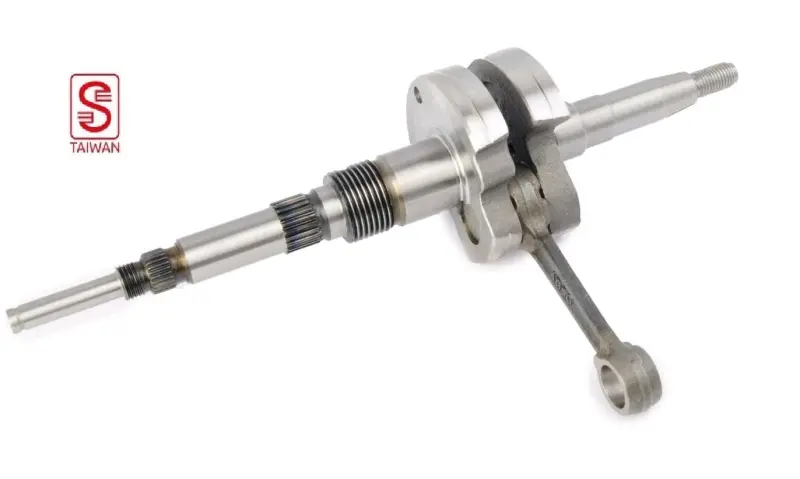

Конструкція має дві щоки, з’єднані кривошипним пальцем, і шатун з отвором у верхній головці для з’єднання з поршнем. З обох боків щік розташовані ступінчасті кінці вала з посадковими поверхнями, різьбовими та шліцьовими ділянками. Кожна посадка має відповідати сполученій деталі: підшипники, ущільнення та інші встановлені на валу деталі повинні ставати на свої місця без перекосу й примусового припасування.

Стук у нижній частині двигуна, посилення вібрації, заїдання під час обертання та люфт у з’єднанні шатуна — приводи перевірити колінвал. Схожі прояви бувають і через пошкоджені корінні підшипники, тому причину визначають після розбирання. Заміна вала потрібна за пошкодження посадок або різьби, деформації, неприпустимого биття чи зношення з’єднання шатуна з кривошипним пальцем. Брак мащення, перегрів і забруднення всередині двигуна прискорюють зношення цих поверхонь.

Як перевірити відповідність

Зі знятим колінвалом порівнюють загальну довжину, виступання обох кінців, діаметри й розташування посадок під корінні підшипники та сальники. Також звіряють форму щік, різьбу, шліци, геометрію шатуна й розміри його верхньої головки під поршневий палець. Зовнішньої подібності замало: відмінність однієї посадки здатна унеможливити складання або змістити сполучені деталі.

Вимірюючи старий вал, зважайте на виробіток поверхонь. Зношена шийка не є точним зразком номінального розміру, тож виміри потрібно зіставляти з ремонтною документацією двигуна. Окремо оцінюють бічне переміщення шатуна між щоками та радіальний люфт нижньої головки. Це різні зазори: саме відчуття вільного руху шатуна ще не визначає, чи придатне його з’єднання до подальшої роботи.

Монтаж і супутня перевірка

Для заміни колінвала двигун розбирають і відкривають картер. Вал знімають та встановлюють відповідними знімачами й монтажними пристроями. Удари по його кінцях можуть зіпсувати різьбу та порушити центрування щік. Під час установлення підшипника зусилля передають через потрібне кільце, а не через тіла кочення. Посадкові поверхні очищують, оглядають на пошкодження та дотримуються порядку складання й моментів затягування з ремонтної документації.

Разом із валом перевіряють корінні підшипники, сальники, поршневий палець і підшипник верхньої головки шатуна, якщо він передбачений конструкцією. Зношені або пошкоджені деталі замінюють, а для розібраних з’єднань готують відповідні прокладки й ущільнення. Після складання вал має обертатися вільно, без заїдання та контакту щік із картером. Невідповідні посадки чи помилки монтажу спричиняють перекіс, вібрацію та швидке зношення підшипників. Якщо обертання утруднене, причину усувають до запуску двигуна.
