Замок запалювання (голий) Zongshen GRAND PRIX (Хокеїст) VDK

Замок запалювання (голий) Zongshen GRAND PRIX (Хокеїст) VDK вмикає та вимикає запалювання поворотом ключа. Усередині він перемикає контакти, від яких залежить можливість запустити й заглушити двигун. Потреба в заміні виникає через пошкодження личинки, зношення контактної частини, втрату ключа або заїдання поворотного механізму.

Будова та ознаки зношення

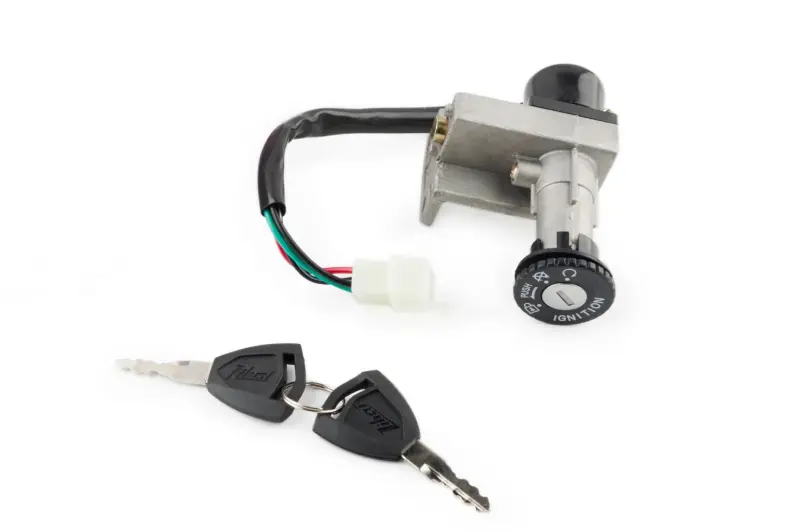

Замок має корпус із кріпильною частиною, циліндр для ключа та вивід проводів із роз'ємом. Поворот ключа передається контактній групі, яку приєднують до проводки мотоцикла. На лицьовій частині є написи IGNITION та PUSH: вони позначають запалювання й натискання відповідно. Справний механізм дозволяє переводити ключ між передбаченими положеннями без надмірного зусилля.

Якщо ключ повертається ривками, застрягає або перестає чітко фіксуватися, варто перевірити личинку й механізм замка. Перебої запалювання під час легкого ворушіння ключа можуть вказувати на зношені контакти. Схожі прояви також дають окислений роз'єм і надломлені біля корпусу проводи. Їх огляд допомагає визначити причину несправності й уникнути заміни справної деталі.

Як підібрати замок

Порівняйте нову деталь зі знятою: форму кріплення, розміщення отворів, довжину та положення циліндра, напрямок виходу проводів. Корпус має встановлюватися на штатне місце без перекосу. Переконайтеся, що після повернення облицювання ключем буде зручно користуватися. Якщо отвори не збігаються, стягування кріплення із зусиллям не розв'яже проблему та може пошкодити корпус.

• Зіставте форму колодки, спосіб її фіксації, кількість і розташування контактів.
• Перевірте, чи вистачає довжини проводів для штатного прокладання без натягу.
• Звірте призначення виводів зі схемою мотоцикла, не покладаючись лише на колір ізоляції.
• Порівняйте положення ключа та порядок перемикання контактів зі старим замком.

Роз'єми однакової форми можуть мати різне підключення. Помилка у призначенні контактів здатна перешкодити запуску, порушити вимкнення двигуна або пошкодити проводку. Окремої уваги потребує відповідна колодка на мотоциклі: оплавлений пластик, ослаблені контакти чи зламаний фіксатор слід усунути під час заміни замка.

Монтаж і контроль

Вимкніть запалювання та від'єднайте акумулятор, якщо він установлений. До зняття запам'ятайте розташування кріплень і шлях проводки. Роз'єднуйте колодки, тримаючись за їхні корпуси, щоб не вирвати проводи з контактів. Огляньте ізоляцію, місце кріплення й відповідну частину роз'єму: забруднення та корозія погіршують контакт навіть із новим замком.

Установіть корпус рівно й прокладіть вивід так, щоб облицювання не затискало проводи, а кермо не натягувало їх під час повороту. До остаточного складання перевірте плавність руху ключа, фіксацію положень, увімкнення запалювання та зупинку двигуна. Поверніть кермо в обидва боки й переконайтеся, що проводка має достатню свободу. Якщо ключ заїдає або перемикання працює неправильно, перевірте посадку й підключення, не намагаючись подолати опір силою.
