Замок запалювання (голий) ZS125J, Lifan, VIPER, Musstang AMG-2

Замок запалювання (голий) ZS125J, Lifan, VIPER, Musstang AMG-2 керує ввімкненням і вимкненням запалювання за допомогою ключа. Його замінюють, коли зношується механізм ключа, пошкоджується корпус або порушується робота контактної частини. Поворот ключа перемикає під'єднані контакти. Сам замок не створює іскру й не виконує функцію котушки запалювання.

Будова та позначення

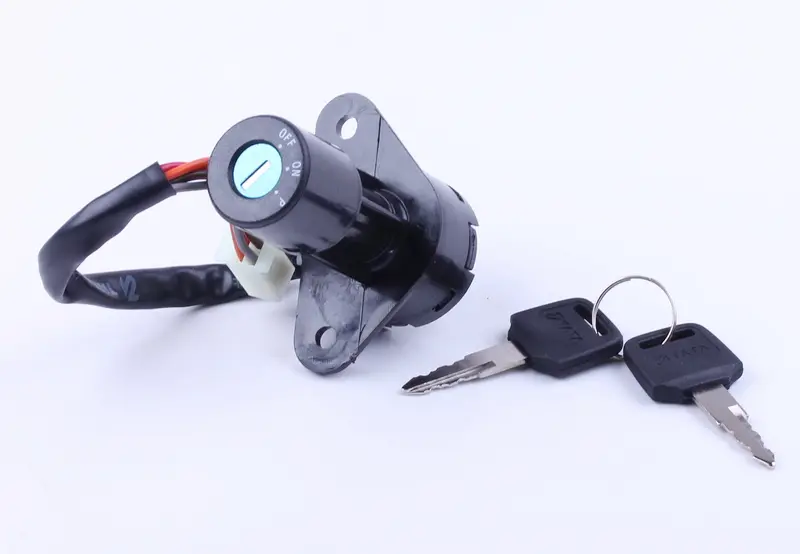

Замок має циліндричний корпус, кріпильну пластину з двома отворами та джгут проводів із роз'ємом. Для встановлення потрібно врахувати розташування отворів, глибину корпусу й напрямок виходу проводів. Поруч має залишатися місце для колодки, а джгут повинен проходити без натягу та контакту з рухомими деталями.

Біля отвору для ключа є позначення OFF, ON і P. OFF відповідає вимкненому положенню, ON — увімкненому. Дію положення P звіряють зі схемою конкретного мотоцикла: написи на лицьовій частині не замінюють перевірку призначення контактів. Ключ має повертатися між положеннями без заклинювання та надмірного зусилля.

Ознаки несправності

Замок варто перевірити, якщо ключ важко повертається, застрягає, має відчутний люфт або запалювання вмикається через раз. Зношені контакти можуть втрачати з'єднання від невеликого руху ключа. Причиною заміни також стають тріщини корпусу, пошкодження місць кріплення чи сліди перегрівання біля проводів. Спроба подолати заїдання силою може призвести до того, що ключ зламається всередині механізму.

Нестабільна робота не завжди пов'язана із самим замком. Подібні прояви спричиняють окиснені контакти колодки, ослаблені клеми та надломлені проводи. Під час заміни оглядають відповідний роз'єм проводки, ізоляцію й місця фіксації джгута. Якщо залишити пошкоджену колодку, перебої можуть повторюватися і з новим замком.

Як перевірити відповідність

Почніть зі знятої деталі: порівняйте форму пластини, відстань між центрами кріпильних отворів, глибину корпусу та розташування лицьової частини. Переконайтеся, що після закріплення до ключа буде зручний доступ. Окремо звірте форму колодки, кількість і розміщення контактів, довжину джгута та призначення проводів за схемою мотоцикла. Однаковий колір ізоляції ще не означає однакове підключення.

Перелік у назві звужує пошук, однак для остаточного підбору потрібен збіг кріплень і схеми підключення старого замка. Відмінності в розташуванні контактів можуть залишити техніку без запалювання, порушити роботу під'єднаних споживачів або спричинити коротке замикання. Не вставляйте несумісні колодки силою та не з'єднуйте проводи навмання.

Заміна та контроль роботи

Перед демонтажем вимикають запалювання й від'єднують акумулятор, якщо він установлений. Запам'ятовують прокладання джгута, роз'єднують колодку, тримаючись за її корпус, і знімають кріплення. Новий замок установлюють без перекосу. Проводи вкладають без різких перегинів, подалі від гострих країв і нагрітих поверхонь, після чого надійно з'єднують роз'єм.

Після складання перевіряють, чи вмикається та вимикається запалювання і чи відповідає робота положень ключа схемі техніки. Кермо повертають в обидва боки: проводи не повинні натягуватися, затискатися або тягнути колодку. Така перевірка допомагає виявити помилку прокладання джгута до початку експлуатації.
