Комплект замка запалювання з кришкою бака Shineray XY200/250GY-9A

Комплект замків для Shineray XY200/250GY-9A

Набір призначений для відновлення керування запалюванням і замикання паливного бака на мотоциклах Shineray з позначенням XY200/250GY-9A. Замок запалювання переводить електрообладнання мотоцикла в передбачені режими та забезпечує можливість запуску двигуна, а окрема кришка закриває горловину бака. Комплектний формат зручний, коли обидві деталі зношені, пошкоджені або потребують одночасної заміни після втрати ключів.

Склад і конструкція

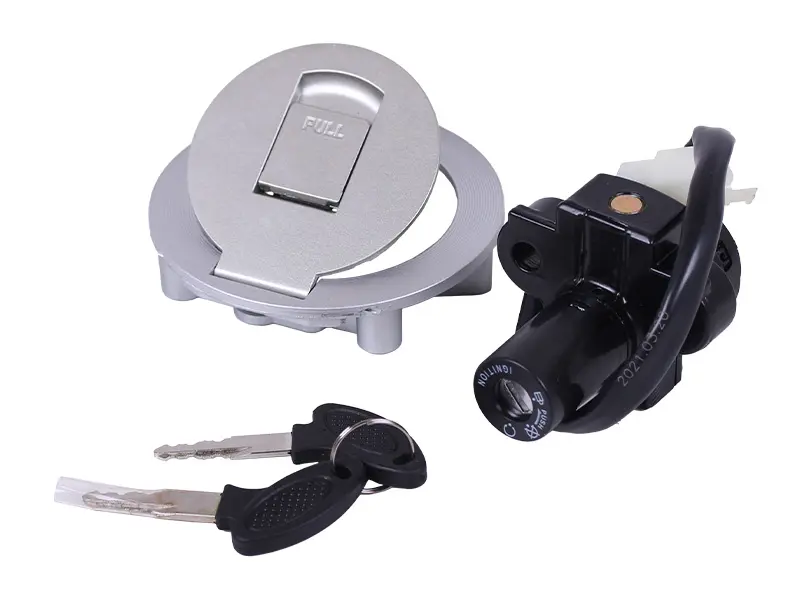

До набору входять замок запалювання, кришка паливного бака та два ключі. Замок виконаний окремим корпусом із проводом, електричним роз’ємом і монтажною ділянкою для фіксації на мотоциклі. На лицьовій частині розташовані отвір для ключа та позначення робочих положень. Кришка бака має круглу відкидну накладку з притискною ручкою й основу, яка встановлюється у штатне місце.

Такий склад дає змогу замінити пов’язані запірні деталі одним набором, не підбираючи кришку та замок окремо. Водночас комплект не варто вважати універсальним: належність до серії XY200/250GY-9A має підтверджуватися конструкцією встановленої деталі, адже в мотоциклів подібного класу можуть відрізнятися кріплення, проводка та виконання горловини бака.

Коли потрібна заміна

Встановлення нового комплекту актуальне після втрати або пошкодження ключів, у разі заїдання личинки, нечіткої фіксації положень замка, пошкодження корпусу, проводу чи роз’єму. Кришку бака замінюють, якщо вона перестала нормально зачинятися, утримуватися у штатному положенні або відкриватися ключем без надмірного зусилля. Перед придбанням слід виключити несправності проводки та інших компонентів системи запуску, якщо замок механічно працює справно.

Що перевірити під час підбору

• Модель мотоцикла: потрібен повний збіг позначення XY200/250GY-9A, включно з індексом після дефіса.
• Корпус замка: порівняйте форму, посадкове положення та розташування монтажної ділянки зі знятою деталлю.
• Підключення: перевірте форму роз’єму, кількість і розташування контактів, напрямок виходу проводу та маршрут його прокладання.
• Робочі положення: набір положень ключа має відповідати функціям штатного замка.
• Кришка бака: зіставте зовнішній контур, конструкцію основи, розташування фіксувальних деталей і посадку відносно горловини.
• Вільний простір: після монтажу провід не повинен натягуватися, перегинатися або торкатися рухомих деталей кермового керування.

Навіть за однакової назви моделі можливі відмінності між роками випуску або наслідки попереднього ремонту. Найточніший спосіб перевірки — зняти старі деталі чи забезпечити до них вільний доступ і послідовно порівняти всі точки кріплення, роз’єм, контакти, напрямок проводу та геометрію кришки. Збігу лише робочого об’єму двигуна або зовнішності мотоцикла для правильного вибору недостатньо.

Встановлення та перевірка

Перед роботою із замком запалювання від’єднують акумулятор мотоцикла. Старий провід звільняють без ривків, запам’ятовуючи маршрут його прокладання, після чого новий корпус закріплюють у штатному положенні та повністю з’єднують роз’єм. Проводку укладають без натягу й різких перегинів. До завершення складання перевіряють перемикання всіх передбачених положень ключа та відсутність перешкод під час повороту керма.

Кришку бака встановлюють рівно, без перекосу основи. Після фіксації потрібно кілька разів перевірити зачинення, утримання та відкривання ключем. Ключ має входити й повертатися без надмірного зусилля; спроба провернути його під час заїдання може пошкодити личинку або сам ключ. Якщо посадкові місця, контакти чи призначення проводів відрізняються від штатної деталі, конструкцію не переробляють навмання, а уточнюють схему конкретної модифікації.

Комплект підходить для планового ремонту Shineray XY200/250GY-9A та допомагає одночасно відновити справне керування запалюванням і доступ до паливного бака. Точна попередня перевірка дає змогу встановити деталі без небажаної доробки кріплень і проводки.
