Замок запалювання (голий) Delta VDK

Замок запалювання (голий) Delta VDK дає змогу вмикати й вимикати запалювання ключем. Його ставлять замість замка зі зношеною личинкою, пошкодженою проводкою або несправними контактами. Поворот ключа змінює стан контактів відповідно до передбачених положень, щоб увімкнути запалювання та зупинити двигун. Іскру замок не утворює: він перемикає приєднані до нього провідники за схемою мопеда.

Будова та підключення

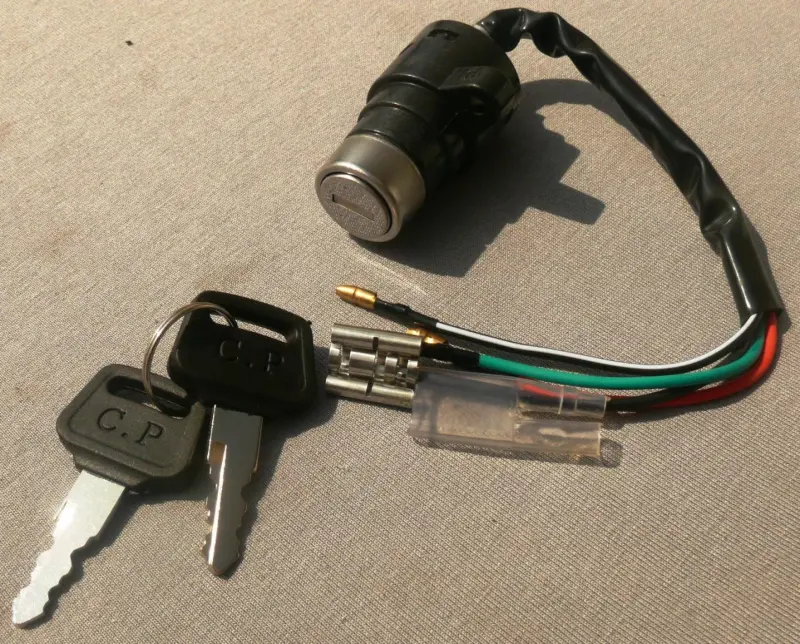

У корпусі розміщені механізм під ключ і контактна частина. Від замка виходить джгут проводів з окремими наконечниками, біля яких є ізолювальні оболонки. Під час підключення кожен контакт потрібно зіставити зі штатною проводкою. На головках ключів є позначення C.P. Воно не визначає порядок з’єднання проводів, тому основними орієнтирами для добору залишаються кріплення, корпус і схема перемикання контактів.

Ознаки несправності

Замок варто перевірити, якщо ключ заїдає, положення фіксуються нечітко, личинка має надмірний люфт або запалювання зникає, коли ключ ворушать. Зношення механізму ускладнює поворот, а забруднення чи пошкодження контактів може спричинити нестабільне з’єднання всередині корпусу. Причиною заміни також буває механічне пошкодження самого замка. Якщо перебої виникають на нерівній дорозі, огляньте джгут біля виходу з корпусу й наконечники: надламаний провід або послаблене з’єднання можуть проявлятися так само.

Як дібрати замок

Зазначене застосування — Delta. Зіставте новий і знятий замки за формою корпусу, способом кріплення, розташуванням посадкових ділянок та виходом проводів. Перевірте місце за облицюванням: корпус має розміщуватися без упору в сусідні деталі, а джгут — прокладатися без натягу. Порівняйте кількість проводів, форму наконечників та ізоляцію біля них. Різне кріплення завадить надійно встановити замок, а помилка в підключенні може унеможливити ввімкнення запалювання або зупинку двигуна ключем.

Не покладайтеся лише на колір проводів. Їхнє призначення перевіряють за схемою конкретного мопеда, а перемикання — за замиканням контактів у різних положеннях ключа на від’єднаному замку. Однакове забарвлення ізоляції не означає однакової схеми підключення. Якщо проблема полягає в тугому повороті, огляньте також робочу частину ключа: погнутий або сильно зношений ключ може заїдати навіть тоді, коли личинка ще справна.

Заміна та перевірка роботи

Знеструмте техніку й зафіксуйте порядок приєднання старого замка. Відкрийте доступ до кріплення та роз’єднайте наконечники, тримаючись за їхні корпуси, а не тягнучи за проводи. Після демонтажу огляньте відповідні контакти проводки, захисні оболонки та джгут поруч із замком. Сліди перегрівання, окиснення або слабка фіксація наконечників потребують усунення: новий замок не відновить пошкоджене з’єднання поруч із ним.

Установіть корпус рівно, без перекосу, приєднайте проводи за перевіреною схемою та прокладіть джгут так, щоб він не торкався гострих країв і рухомих деталей. Поверніть кермо в обидва боки та переконайтеся, що проводи не натягуються й не потрапляють під облицювання. До завершення складання перевірте хід ключа, фіксацію положень, увімкнення запалювання та зупинку двигуна. Ключ має повертатися без надмірного зусилля, а закріплений корпус — залишатися нерухомим.
