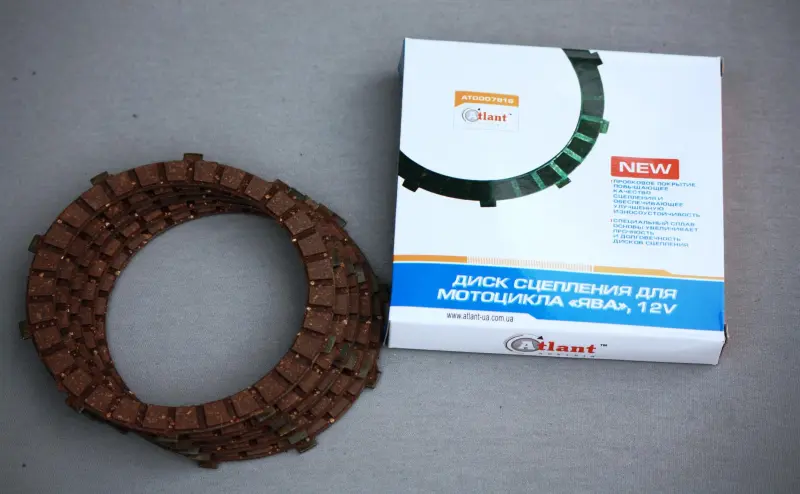

Диски зчеплення ЯВА 12V коркові на металевій основі, комплект 5 шт. ATLANT VDK

Коркові диски зчеплення ATLANT для ЯВА 12V — комплект із п’яти дисків на металевій основі. У стиснутому пакеті вони передають крутний момент від двигуна до коробки передач. Коли водій витискає важіль зчеплення, пакет розмикається, дозволяючи перемикати передачі та зупиняти мотоцикл, не вимикаючи двигун.

Як працюють диски

Металева основа утримує коркові фрикційні накладки. Диски мають форму кільця, накладки поділені на окремі ділянки, а вздовж зовнішнього краю розташовані виступи, які входять у пази кошика. Для плавного рушання потрібні рівномірний контакт поверхонь тертя та вільне переміщення дисків у кошику.

У міру стирання накладок змінюється товщина пакета. Якщо основа деформована, сусідні поверхні прилягають нерівномірно, тому зчеплення може смикатися або не повністю розмикатися. Під час огляду перевіряють стан коркового шару, площинність дисків і цілісність виступів, а також шукають виробіток у пазах кошика.

Ознаки зношення

Диски варто перевірити, якщо під навантаженням оберти двигуна зростають, а мотоцикл розганяється слабко. Інші приводи для огляду — ривки під час рушання та утруднене перемикання з витиснутим важелем. Подібні прояви бувають через неправильне регулювання приводу, стан пружин або пошкодження кошика, тож самі симптоми ще не визначають причину.

Після розбирання зверніть увагу на відколи й відшарування корку, нерівномірне стирання, сліди перегрівання та пошкодження країв. Значна різниця у зношенні окремих дисків потребує перевірки на перекіс чи заїдання. Новий комплект не усуне наслідків глибоких канавок у кошику: вони можуть і далі перешкоджати розмиканню пакета.

Як перевірити відповідність

Порівняйте зі знятими деталями зовнішній і внутрішній діаметри, товщину дисків, кількість та форму виступів. Кількість фрикційних дисків у зчепленні й порядок їх чергування звірте з керівництвом мотоцикла. Позначення 12V стосується зазначеного варіанта техніки; робота самих дисків механічна.

До комплекту входять п’ять коркових дисків на металевій основі. Стан відповідних дисків і пружин перевіряють окремо. Завелика або замала товщина змінює висоту пакета та роботу притискного механізму. Невідповідні виступи можуть не ввійти в пази або заклинювати в них, тому загальної схожості форми для підбору недостатньо.

Заміна та перевірка

Розбираючи зчеплення, зафіксуйте послідовність дисків і розташування деталей притискного механізму. Очистьте посадкові місця, огляньте кошик, маточину, відповідні диски та пружини. Пошкодження сусідніх деталей можуть заважати роботі нових накладок і прискорювати їхнє зношення.

Підготовку накладок, зокрема просочення оливою, виконуйте за інструкцією до зчеплення мотоцикла. Під час складання дотримуйтеся встановленого чергування дисків і вимог до затягування кріплень. Не намагайтеся компенсувати неправильну товщину пакета довільною зміною його складу.

Після встановлення відрегулюйте привод і вільний хід важеля. Переконайтеся, що притискний механізм рухається без заїдання та розмикає пакет. Перевіряйте роботу під навантаженням поступово: рушання має бути плавним, без пробуксовування. Якщо зчеплення веде або оберти зростають без належного прискорення, повторно перевірте регулювання й правильність складання.
