Щуп оливи двигуна мотоблока 177F/188F (DB) AMG

Щуп оливи для двигуна мотоблока 177F/188F (DB) AMG потрібен для перевірки рівня оливи в картері та закривання отвору для вимірювання. Його встановлюють замість загубленого щупа або деталі з пошкодженим стрижнем, різьбою чи ручкою. Правильна довжина вимірювальної частини має пряме значення: саме від неї залежить, чи достовірно показуватиме щуп рівень оливи після встановлення.

Будова деталі

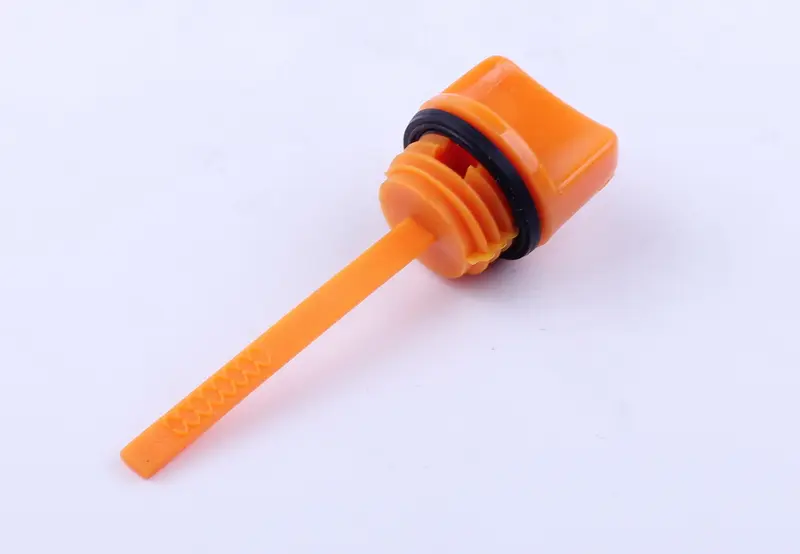

Помаранчевий щуп має ручку, різьбову пробку та довгий плаский стрижень. На кінці стрижня розташована рельєфна ділянка, яка допомагає роздивитися слід оливи. Під ручкою є чорне ущільнювальне кільце. Воно ущільнює місце прилягання пробки до отвору, тоді як різьба утримує деталь у встановленому положенні. За виступаючу ручку щуп зручно викручувати та повертати на місце вручну.

Ознаки пошкодження

Оглянути щуп варто, якщо біля пробки з’явилися сліди оливи, ручка тріснула, стрижень зігнувся або різьбу стало важко закручувати. Зношене різьбове з’єднання не забезпечує належної фіксації, а надірване чи сплющене кільце може спричинити підтікання. Обламаний або суттєво пошкоджений кінець стрижня робить перевірку рівня недостовірною. Якщо рельєф забитий відкладеннями, спершу очистьте його: забруднення заважає читати слід оливи, але саме собою ще не означає потреби замінювати всю деталь.

Як підібрати щуп

Прикладіть нову деталь до знятої та порівняйте довжину стрижня від опорної поверхні пробки до кінця, розташування вимірювальної ділянки, діаметр і крок різьби. Звірте також форму посадкової частини, місце канавки для ущільнення та розміри кільця. Орієнтуватися лише на загальну довжину разом із ручкою недостатньо: для точного заміру потрібно, щоб стрижень занурювався в картер на належну глибину. Колір і схожі обриси ручки не визначають придатність деталі.

Навіть пробка, що легко закручується, може мати стрижень невідповідної довжини. Через це власник помилково доливатиме оливу або вважатиме її кількість достатньою. Наслідком стає надмірний чи недостатній рівень. Невідповідна різьба здатна пошкодити отвір, а кільце неправильного розміру не забезпечить щільного прилягання. Збережіть старий щуп як зразок, доки не завершите підбір і перевірку встановлення.

Заміна та перевірка рівня

Зупиніть двигун, розташуйте техніку на рівній поверхні та зачекайте, поки олива стече в картер. Приберіть бруд навколо пробки й викрутіть старий щуп. Огляньте різьбу отвору та поверхню прилягання ущільнення, видаліть залишки пошкодженого кільця, якщо вони є. На новому щупі кільце повинне лежати у своїй канавці рівно, без перекручування. Пробку наживляйте рукою. Якщо опір виникає одразу, перевірте, чи правильно зайшла різьба; не дотягуйте перекошену деталь інструментом.

Під час вимірювання спочатку витріть стрижень, потім установіть щуп відповідно до інструкції двигуна та вийміть, щоб прочитати слід оливи. Спосіб установлення для заміру потрібно дотримуватися точно: закручування пробки та просте вставляння до упору дають різну глибину занурення. Після перевірки закрийте отвір і переконайтеся, що пробка сіла рівно. Якщо навколо неї знову з’являється олива, перевірте ущільнювальне кільце й посадкову поверхню. Надмірне затягування не усуває пошкоджень ущільнення та може зіпсувати різьбу або ручку.
