Шатун для мотоблока 156F AMG

Призначення та будова

Шатун для мотоблока 156F AMG з’єднує поршень із колінчастим валом і передає на нього зусилля від поршня. Верхня головка працює в з’єднанні з поршневим пальцем, нижня охоплює шатунну шийку колінвала. Під час роботи двигуна напрямок і величина навантаження змінюються. Тому для справної роботи кривошипного механізму потрібні правильна геометрія шатуна, неушкоджені посадочні поверхні та надійне кріплення нижньої головки.

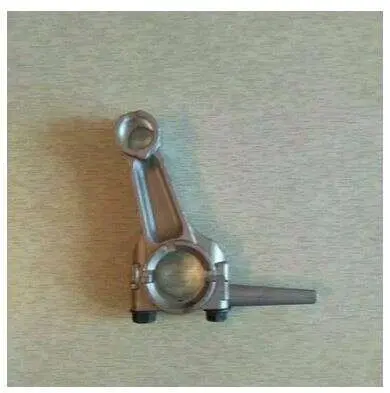

Нижня головка рознімна, з кришкою та двома кріпильними болтами. Це дає змогу зібрати її навколо шийки колінвала. Збоку в нижній частині є видовжений виступ, форму й напрямок якого потрібно порівняти зі старою деталлю. Кришка має залишатися в парі зі своїм шатуном і встановлюватися у правильному положенні. Використання кришки від іншого шатуна може порушити геометрію отвору навіть за зовнішньої схожості деталей.

Ознаки несправності

Стукіт із картера, надмірний люфт у з’єднаннях або заклинювання двигуна є приводом перевірити стан шатуна. Після розбирання оглядають отвори обох головок, стержень, кришку та кріплення. Причинами заміни можуть бути задири, тріщини, сліди перегрівання, вигин стержня чи пошкодження болтів. Самого стукоту недостатньо для висновку: несправність визначають оглядом і вимірюванням деталей. Сильніше затягування кріплення не усуває зношення отвору або деформацію шатуна.

Нестача мастила, забруднена олива та перевантаження прискорюють зношення з’єднання з колінвалом. Разом із шатуном перевіряють шийку колінвала, поршневий палець і отвори під нього в поршні. Якщо залишити задири або надмірний знос на сполучених поверхнях, нова деталь також швидко пошкодиться. До складання потрібно встановити й усунути причину попередньої поломки.

Як підібрати деталь

Звірте позначення двигуна та будову демонтованого шатуна. Основні параметри для порівняння — відстань між центрами головок, діаметри й ширина отворів, форма стержня, розташування кришки та болтів. Перевірте також бічний виступ і простір для його руху в картері. Схожий обрис ще не означає однакової посадки: відмінність розмірів може спричинити люфт або затискання шийки. Користуйтеся вимірювальним інструментом і вимогами до конкретного двигуна, беручи до уваги зношення знятого шатуна.

Що врахувати під час монтажу

Для заміни розбирають двигун, щоб отримати доступ до поршня та колінвала. Положення шатуна й кришки позначають до демонтажу. Перед складанням очищають та оглядають посадочні поверхні, а змащення виконують за настановою до двигуна. Перевіряють поршневий палець і його фіксатори, пошкоджені деталі замінюють. Болти кришки затягують рівномірно, дотримуючись моменту, визначеного виробником двигуна. Затягування навмання може призвести до пошкодження різьби або ненадійного з’єднання.

Після складання перевіряють потрібні зазори та вручну прокручують колінвал. Рух має бути плавним, без заїдання поршня й контакту шатуна із сусідніми деталями. Якщо вал обертається туго, спочатку знаходять причину, а вже потім готують двигун до запуску. Помилка в розмірах, перевернута кришка чи неправильне затягування можуть спричинити перегрівання з’єднання, пошкодження шийки колінвала та руйнування шатуна.
