Шатун для мотоблока 156F AMG

Назначение и конструкция

Шатун для мотоблока 156F AMG соединяет поршень с коленчатым валом и передаёт усилие от поршня на вал. Его верхняя головка соединяется с поршневым пальцем, а нижняя охватывает шатунную шейку коленвала. Во время работы двигателя деталь испытывает переменные нагрузки, поэтому состояние отверстий, геометрия стержня и надёжность крепления нижней головки напрямую влияют на работу кривошипного механизма.

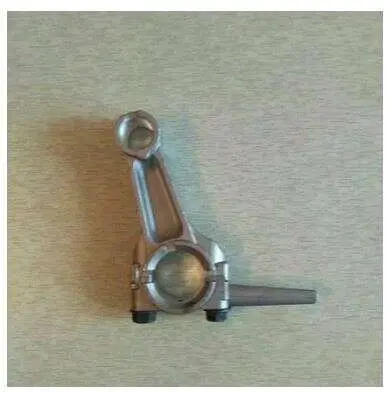

У шатуна разъёмная нижняя головка с крышкой и двумя крепёжными болтами. Такая конструкция позволяет собрать соединение вокруг шейки коленвала. Сбоку нижней части расположен вытянутый выступ: при подборе нужно сверить его форму и направление со снятым шатуном. Крышку сохраняют в паре со своим шатуном, соблюдая её положение при сборке: замена крышкой от другой детали может нарушить форму посадочного отверстия.

Когда требуется замена

Поводом проверить шатун служат стук из картера, увеличенный люфт в соединениях и повреждение детали после заклинивания двигателя. При разборке обращают внимание на задиры в головках, трещины, следы перегрева, деформацию стержня и повреждение крепежа. Один только звук не подтверждает неисправность шатуна: источник стука устанавливают осмотром и измерением сопряжённых поверхностей. Изношенное отверстие или погнутый стержень нельзя исправить более сильной затяжкой болтов.

Недостаток смазки, загрязнение масла и перегрузка способны вызвать ускоренный износ соединения с коленвалом. Если прежний шатун повреждён, одновременно проверяют шатунную шейку, поршневой палец и посадочные места пальца в поршне. Задиры или недопустимый износ соседних деталей могут быстро повредить новый шатун. Причину поломки устраняют до сборки, а не ограничиваются заменой сломанной детали.

Что сверить при подборе

Сопоставьте обозначение двигателя и конструкцию снятого шатуна. Для точного подбора проверяют расстояние между центрами головок, диаметры и ширину отверстий, форму стержня, расположение крышки и крепежа. Отдельно сравнивают боковой выступ и доступные зазоры внутри картера. Наружного сходства недостаточно: небольшое отличие посадки способно привести к люфту или зажатию соединения. Измерения выполняют инструментом и сравнивают с требованиями к конкретному двигателю, учитывая износ старой детали.

Особенности установки

Замена требует разборки двигателя и доступа к поршню и коленвалу. До снятия отмечают ориентацию шатуна и крышки. Посадочные поверхности очищают, осматривают и смазывают при сборке согласно руководству двигателя. Поршневой палец и его фиксаторы проверяют, повреждённые детали заменяют. Болты крышки затягивают равномерно, с моментом, установленным изготовителем двигателя; подбирать усилие на ощупь нельзя.

После сборки соединения проверяют предусмотренные зазоры и плавность проворачивания коленвала вручную. Шатун не должен задевать соседние детали, а движение поршня не должно сопровождаться заеданием. Если вал вращается туго, причину находят до запуска. Неверная ориентация крышки, неподходящие размеры или неправильная затяжка могут вызвать перегрев соединения, повреждение шейки и разрушение шатуна.
