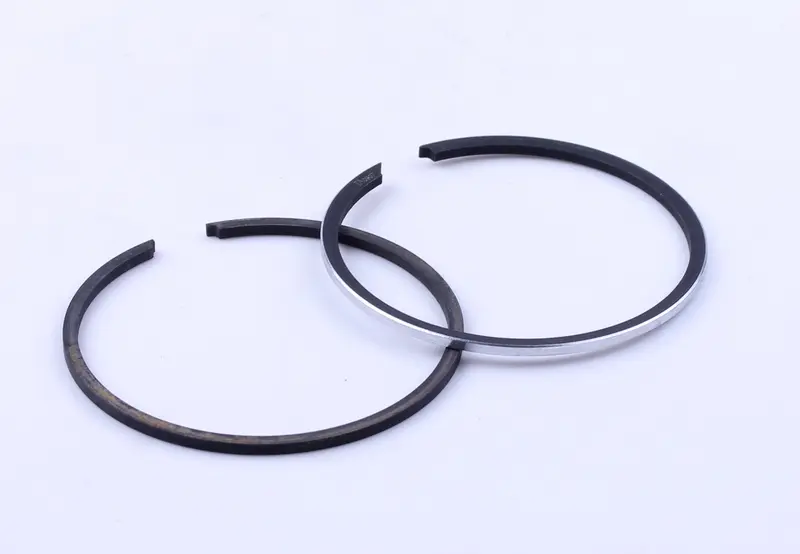

Поршневі кільця Honda TACT 50 AF16 0,50 (Ø41,50) AMG

Поршневі кільця Honda TACT 50 AF16 з позначеннями 0,50 та Ø41,50 встановлюються в канавки поршня й ущільнюють проміжок між ним і стінкою циліндра. Вони допомагають утримувати тиск під час стискання суміші та відводять частину тепла від поршня до циліндра. Стан кілець впливає на компресію та роботу двигуна під навантаженням. Позначення AMG збережене в назві; підбирають кільця за розмірами та відповідністю поршню.

Ознаки зношення

Кільця варто перевірити, якщо двигун важко запускається, втрачає тягу або має знижену компресію. Причину встановлюють після огляду: подібні прояви можуть бути пов’язані й зі станом поршня або циліндра. Кільце потребує заміни, коли воно зламане, суттєво зношене чи втратило рухливість через нагар. Водночас оглядають канавки поршня та поверхню циліндра. Глибокі задири й зношені канавки не усуваються самою заміною кілець, тому їхній стан визначає обсяг ремонту.

Як перевірити розмір

Ø41,50 означає діаметр 41,50 мм. Це позначення звіряють із розміром встановленої циліндро-поршневої групи. Вимірювання зовнішнього діаметра кільця у вільному стані не замінює такої перевірки: під час встановлення розімкнуте кільце стискається. Додатково зіставляють позначення 0,50, висоту й профіль старих кілець, розміри поршневих канавок та форму кінців біля розрізу. Навіть на потрібній моделі скутера після попереднього ремонту може стояти інший поршень або циліндр.

Розріз дає кільцю змогу стискатися під час складання та прилягати до стінки циліндра. До встановлення перевіряють зазор між його кінцями в циліндрі й посадку в канавці поршня. Нормативні значення визначають за документацією двигуна та вимогами до встановленого поршня. Замалий зазор загрожує змиканням кінців після нагрівання і пошкодженням деталей. Завеликий сприяє прориву газів та втраті компресії. Якщо висота кільця не відповідає канавці, воно може заклинювати або мати надмірний люфт.

На що зважати під час заміни

Канавки очищають від нагару, зберігаючи їхні краї та робочі поверхні без подряпин. Поршень оглядають на тріщини й відколи. Якщо конструкція має фіксувальні штифти кілець, перевіряють їхній стан і правильне розташування кінців кілець відносно них. Під час надягання кільце розводять лише на необхідну величину: перекручування та надмірне розтягування можуть його пошкодити. За наявності установчих міток орієнтацію визначають за ними та інструкцією до поршневої групи.

Кожне встановлене кільце перевіряють на рухливість у своїй канавці. Перед введенням поршня в циліндр поверхні змащують відповідною оливою для складання двигуна, а кільця обережно стискають. Циліндр має проходити без ударів і примусового натискання; якщо виникає опір, перевіряють посадку кілець та положення їхніх кінців. Разом із ними оглядають поршневий палець, стопори й прилеглі поверхні. Зняті ущільнення перевіряють і замінюють відповідно до вимог ремонту. Після складання дотримуються режиму обкатки відремонтованої поршневої групи.
