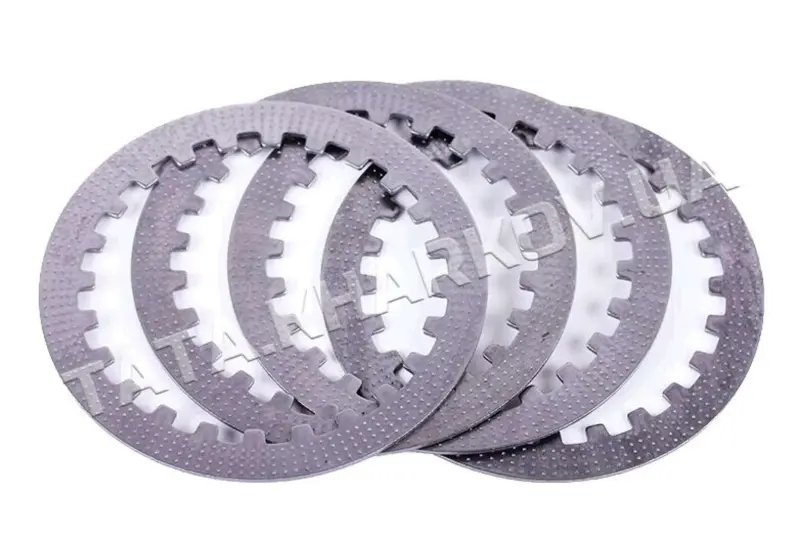

Диски зчеплення проміжні 4T CB125/150, 4 шт., AMG

Проміжні диски зчеплення 4T CB125/150 AMG — комплект із чотирьох дисків для зчеплення чотиритактного двигуна. У пакеті вони чергуються з фрикційними дисками. Коли пакет стиснутий, зчеплення передає крутний момент; після натискання важеля диски можуть рухатися один відносно одного. Рівність робочих поверхонь і правильна висота пакета потрібні як для надійного притискання, так і для повного роз'єднання дисків.

Будова та ознаки зношення

Кожен диск має форму кільця з виступами на внутрішньому краї. Вони входять у відповідні пази маточини зчеплення та забезпечують з'єднання з нею. Водночас диск має вільно переміщуватися вздовж маточини під час стискання й розмикання пакета. Тому стан внутрішніх виступів не менш важливий для роботи зчеплення, ніж стан поверхонь, що контактують із фрикційними дисками.

Перевірити проміжні диски варто, якщо зчеплення пробуксовує, вмикається ривками або не повністю вимикається. Мотоцикл може намагатися рушити з натиснутим важелем, а нейтраль — вмикатися важче. Такі симптоми не завжди означають пошкодження саме дисків: спочатку перевіряють регулювання приводу, а після розбирання оцінюють стан усього пакета зчеплення.

Диски замінюють у разі викривлення, тріщин, глибоких задирів, пошкодження внутрішніх виступів або слідів сильного перегрівання. Тривала їзда з частково ввімкненим зчепленням сприяє перегріванню пакета. Викривлений диск заважає повному роз'єднанню, а пошкоджена робоча поверхня погіршує рівномірність контакту з фрикційним диском.

Як перевірити відповідність

Зіставте заміну зі знятим диском за зовнішнім і внутрішнім діаметром, товщиною, кількістю та формою внутрішніх виступів. Зверніть увагу на їхнє розташування й форму проміжків між ними. Подібна форма кільця ще не означає однакову посадку: інший профіль не дасть диску правильно з'єднатися з маточиною, а невідповідна товщина змінить висоту складеного пакета.

Окремо перевірте кількість проміжних дисків у зчепленні та послідовність їхнього чергування з фрикційними. Орієнтуйтеся на розібраний пакет і вимоги до конкретного двигуна. Наявність чотирьох дисків у комплекті не є підставою змінювати схему складання. Надмірна висота пакета може завадити повному вимиканню зчеплення, а недостатня — послабити притискання та спричинити пробуксовування.

Заміна та контроль роботи

Під час розбирання збережіть порядок дисків і позначте ті, що відрізняються формою чи товщиною. Очистіть місця встановлення та огляньте пази маточини й кошика. Задирки та виробіток у цих місцях можуть затримувати рух дисків. Разом із ними перевірте фрикційні диски, пружини й натискний диск: якщо суміжні деталі зношені, заміни лише проміжних дисків може бути недостатньо.

Пакет складають у послідовності, передбаченій для двигуна. Підготовку дисків до встановлення, затягування кріплень і регулювання приводу виконують за його настановою. Якщо виступи не входять у пази, не запресовуйте диск силою — перевірте відповідність профілю. Після складання перевірте вільний хід приводу, повноту вимикання та плавність вмикання зчеплення. Якщо ривки чи пробуксовування залишилися, перевірте складання та суміжні деталі, перш ніж навантажувати зчеплення.
