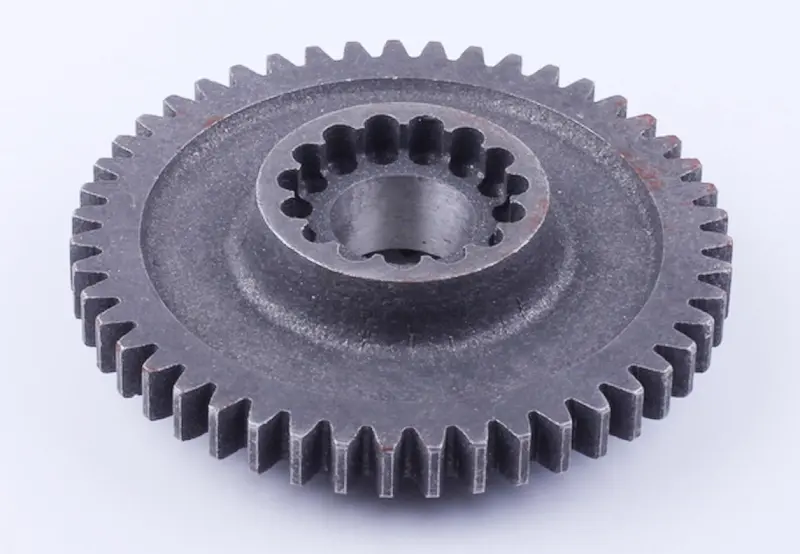

Шестерня диференціала ведуча КПП мотоблока 175N/180N/195N, Z-47

Шестерня диференціала ведуча КПП мотоблока 175N/180N/195N (Z-47)

Ведуча шестерня диференціала приймає крутний момент з вала коробки передач і передає його на корпус диференціала, звідки тяга розходиться півосями на колеса. Крізь неї проходить уся потужність двигуна в найважчі моменти роботи — під час рушання з навантаженим причепом, оранки щільного ґрунту та роботи з навісним обладнанням на нижчих передачах. Деталь призначена для коробок передач важких мотоблоків і мототракторів із дизельними двигунами водяного охолодження серій 175N, 180N, 190N та 195N потужністю від 7 до 12 кінських сил.

Конструкція та параметри

Сталевий зубчастий вінець має 47 прямих зубів — звідси й позначення Z-47. Маточина виконана з внутрішніми шліцами під посадковий діаметр 32 мм: момент передається всією довжиною шліцьового з'єднання, тому навантаження розподіляється рівномірно, а шестерня не розбиває вал. Маточина піднята над площиною диска й утворює опорний борт, який задає точне осьове положення шестерні в корпусі коробки. Між вінцем і маточиною тіло диска занижене — це зменшує масу деталі, що обертається, та інерцію під час перемикання, зберігаючи жорсткість вінця. Ширина вінця по зубах — 14 мм, маса шестерні близько 1,6 кг.

Коли деталь час міняти

• Рівний гул або виття в корпусі коробки, що наростає під навантаженням і змінюється під час перемикання передач.
• Ривки й удари в трансмісії під час рушання та вмикання заднього ходу — типова ознака викришених або підламаних зубів.
• Металева стружка й дрібні лусочки на магнітній пробці під час заміни трансмісійної оливи.
• Розбиті шліци маточини: шестерня прокручується на валу, мотоблок втрачає тягу або взагалі не рушає при працюючому двигуні.
• Змінений профіль зуба — загострені вершини, сходинка біля основи, нерівномірне вироблення по ширині вінця.

Як підібрати під свою коробку

У коробці важкого мотоблока стоїть кілька зовні схожих шестерень із різною кількістю зубів, тому підбір завжди починається з підрахунку. Зніміть стару деталь і перевірте за нею три параметри: зубів має бути рівно 47, посадковий діаметр маточини — 32 мм, а кількість і профіль шліців повинні збігатися зі шліцами вала. Додатково порівняйте ширину зубчастого вінця та висоту маточини: якщо борт виявиться нижчим або вищим, шестерня стане зі зміщенням відносно відповідної пари й зачеплення піде кромкою. Якщо корпус коробки вже розкрито, огляньте заразом відповідну шестерню та підшипники валів — працювати в парі зі спрацьованим зубом нова деталь довго не буде.

Встановлення

Перед складанням очистіть шліци вала й маточини від старого мастила та задирок, огляньте посадкове місце на предмет наклепу. Шестерня має заходити на вал від руки або з легким зусиллям — забивати її не можна, інакше деформується маточина й порушиться співвісність. Після посадки переконайтеся, що деталь дійшла до упору й зафіксована штатним стопорним кільцем або шайбою, проверніть вал руками та проконтролюйте плавність зачеплення без закушувань. Зібравши коробку, залийте свіжу трансмісійну оливу до потрібного рівня й дайте техніці попрацювати перші години без граничного навантаження — так зуби припрацюються по всій ширині вінця.

Заміна однієї шестерні обходиться помітно дешевше за переборку коробки в зборі, тож за перших ознак спрацювання деталь варто поміняти одразу, не доводячи до руйнування зубів і пошкодження корпусу диференціала. Позиція підходить власникам мотоблоків і саморобних мототракторів на базі дизелів 175N–195N, а також майстерням, які обслуговують таку техніку.
