Набір прокладок редуктора мотоблока 195N (12 к.с.)

Набір прокладок редуктора мотоблока 195N (12 к.с.)

Комплект ущільнень для перебирання трансмісії важкого мотоблока з дизельним двигуном 195N потужністю 12 кінських сил. Прокладки встановлюються по роз'ємах корпуса коробки передач і редуктора: під бічні та торцеві кришки, під фланці підшипникових опор, під посадочні площини валів і невеликі технологічні лючки. Кожну деталь вирубано за власним контуром з готовими отворами під шпильки та болти, тож ущільнення не доводиться розмічати й вирізати вручну з листа прокладкового матеріалу.

Із чого складається комплект

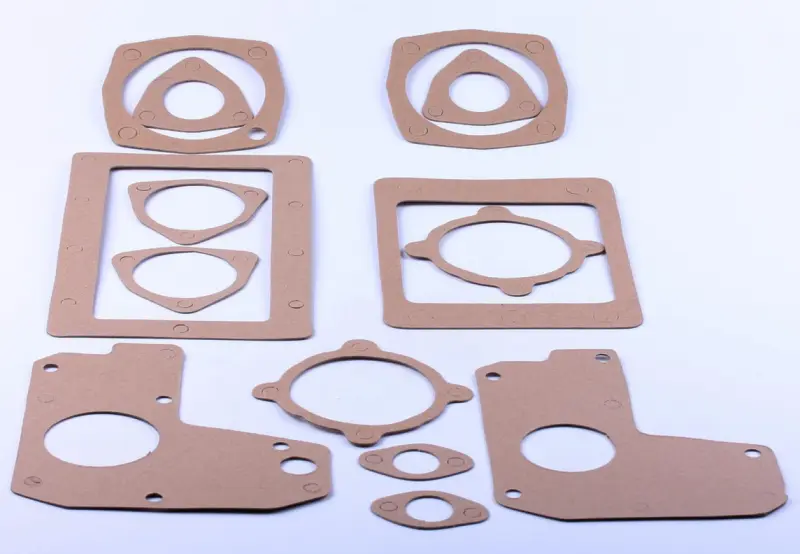

Набір поєднує ущільнення різних форм і типорозмірів: прямокутні рамкові під кришки корпуса, фланцеві зі заокругленими кутами, круглі та овальні з пелюстками під кріплення, дрібні деталі на два отвори, а також дві великі фігурні прокладки дзеркального виконання — під ліву та праву сторони корпуса. Такий підбір закриває основні площини роз'єму трансмісії, які розкривають під час ремонту, тому однієї покупки вистачає на повний цикл складання.

Коли потрібна заміна

Ущільнення міняють щоразу, коли корпус трансмісії розбирали: після заміни підшипників і сальників валів, ремонту шестерень і вилок перемикання, усунення течі по стику кришок. Повторно ставити зняту прокладку не можна — матеріал уже обтиснутий по старій площині й після розбирання щільного стику не дає. Ознаки того, що ущільнення відпрацювали ресурс: масляні патьоки по роз'єму корпуса, волога пилюка й бруд, що налипли смугою вздовж стику, поступове зниження рівня мастила в картері без видимих пошкоджень корпусних деталей.

Переваги

• Готові вирубані контури з точними отворами: кришки сідають без перекосу, кріплення заходить на свої місця, складання йде помітно швидше, ніж із ручним вирізанням ущільнень.
• Комплектність за основними роз'ємами: за одне перебирання міняються всі прокладки одразу, без пауз на пошук і докупівлю окремих позицій.
• Дзеркальна пара бічних прокладок в одному наборі: ліва та права сторони корпуса ущільнюються однаково, без підгонки однієї деталі під іншу.

Як підібрати

Головний орієнтир під час вибору — модель двигуна й тип трансмісії машини. Комплект розрахований на важкі мотоблоки та мототрактори з дизелем 195N водяного охолодження; такі машини будують на коробці передач із редуктором однієї родини, тому ущільнення по роз'ємах корпуса взаємозамінні в межах серії. Перед покупкою зніміть стару прокладку й порівняйте її з деталлю з набору за зовнішнім контуром, діаметром центрального вікна та розташуванням отворів — це найнадійніший спосіб переконатися, що ущільнення стане на своє місце без доопрацювання.

Встановлення

Площини роз'єму перед складанням очищають від залишків попереднього ущільнення та масляної плівки, кромки оглядають на задири й забоїни. Прокладку вкладають насухо або з тонким шаром герметика, якщо цього вимагає ремонт конкретного стику, і суміщають усі отвори до затягування кріплення. Болти та гайки протягують рівномірно навхрест, без надмірного зусилля: перетяжка видавлює матеріал і призводить до нової течі. Після складання заливають трансмісійне мастило до норми та перевіряють стики під час роботи з навантаженням.
